Rope Pull Safety Switch อุปกรณ์ใช้ง่ายที่มักเลือกผิด
rope pull safety เป็นอุปกรณ์ที่มีวิธีใช้งานที่ง่ายมาก คือแค่ใช้แรงดึงสลิงเครื่องจักรก็หยุดการทำงาน แต่เนื่องจากหลักการทำงานที่ง่าย ก็ทำให้ผู้ติดตั้งใช้งานไม่ได้คำนึงถึงรายละเอียดที่มากมายซับซ้อนของrope pullที่จะใช้งานให้ถูกต้องปลอดภัย

สำหรับในต่างประเทศที่มีการบังคับใช้กฏหมายความปลอดภัยจะพบว่ามีข้อกำหนดมากมายที่ต้องใช้ แต่ในประเทศไทยยังไม่มีข้อกำหนดออกมาบังคับทำให้การติดตั้งเลือกใช้ จะเป็นไปตามความคิดของผู้ใช้เอง ถูกบ้างผิดบ้างแต่ขอให้ใช้งานได้ ในบทความนี้จะขอนำเสนอเรื่องราวต่างๆที่ควรทราบเกี่ยวกับการใช้rope pullที่ถูกต้องตามหลักการออกแบบระบบsafety


ข้อกำหนดการติดตั้งrope pull safety
1.สลิงต้องหุ้มฉนวนพลาสติกสีแดงที่ไม่บาดมือเวลาดึง และมีป้ายกำกับให้เห็นชัดเจน
2.ต้องเป็นแบบ manual restart คือมีปุ่มreset เท่านั้น
3.ต้องบอก3สถานะ คือ 1.ปกติ 2.มีการดึง 3.สลิงขาด
4.ต้องใช้คู่กับsafety module
5.ต้องมีหลอดไฟแสดงสภาวะการทำงาน
6.หากติดระยะทางยาวควรติดตั้งสปริงชดเชยผลกระทบที่เกิดจากอุณหภูมิ ที่ทำให้ความตึงเปลื่ยนแปลง
7.ต้องมีห่วงประคองเพื่อรักษาแนวเดินของสลิง
8.ต้องมีตารางเวลาการตรวจเช็คความสมบูรณ์อย่างสม่ำเสมอ.
การเลือกสเปคของrope pull

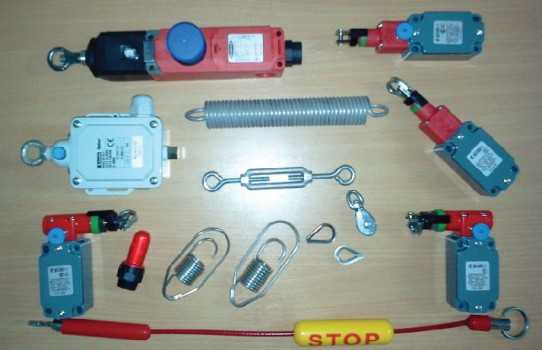

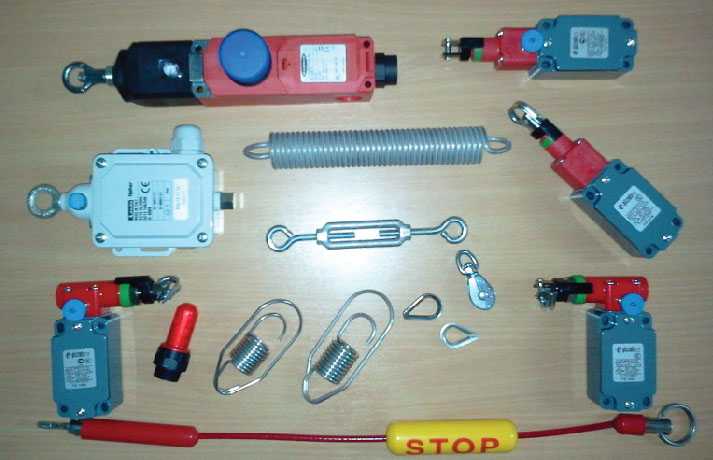

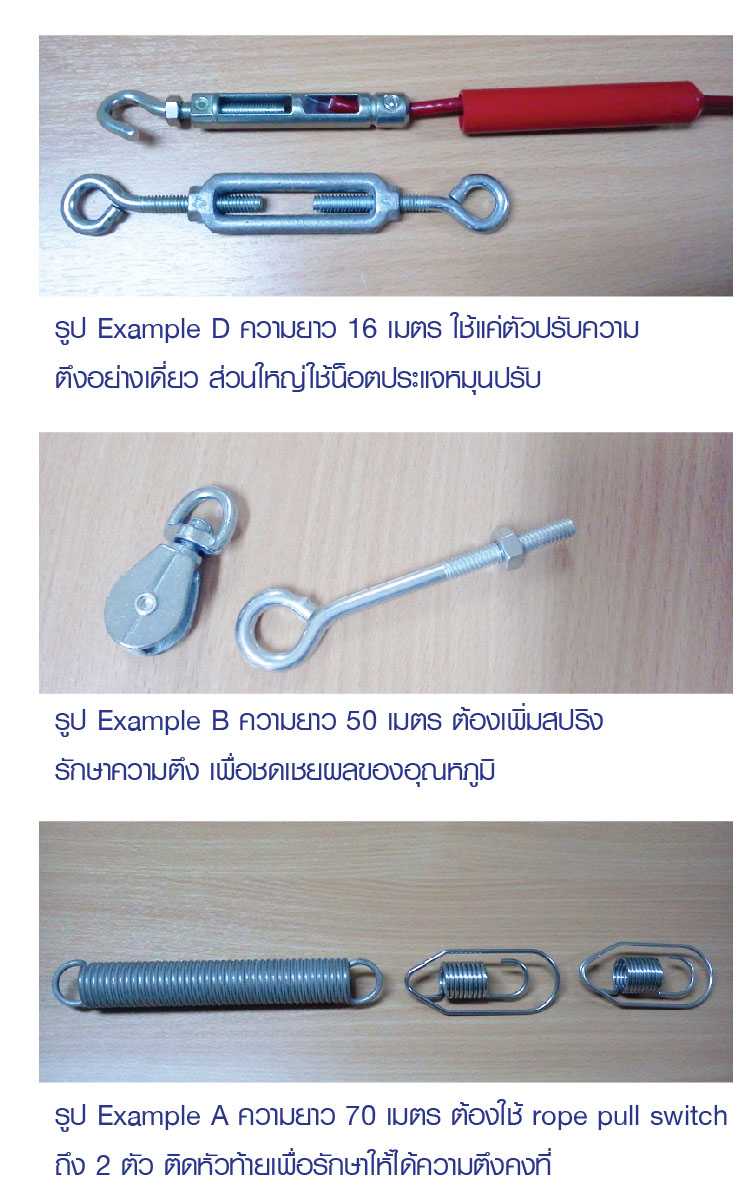

เป็นอีกปัญหาที่พบบ่อยคือไม่ทราบว่าจะใช้อุปกรณ์อะไรบ้าง แต่ละยี่ห้อก็ไม่เหมือนกัน ความยาวต่างกันก็ใช้อุปกรณ์ไม่เหมือนกัน ทำให้ผู้เลือกใช้มักอาศัยความคุ้นเคยเลยประมาณเอาว่ามันจะต้องใช้ประมาณนี้ซึ่งผิดยกตัวอย่างดังรูป



ลักษณะของอุปกรณ์ และค่าความยาวต่างๆเปลื่ยนแปลงตามแต่ละยี่ห้อไม่เหมือนกัน แต่ใช้หลักการเดี่ยวกัน

เพราะฉะนั้นเวลาเลือกใช้ต้องศึกษาให้ถูกต้อง เพราะถ้าเกิดเลือกใช้ผิดจะเกิดปัญหาคือ

1.เมื่อเราติดตั้งจะตั้งค่าความตึงยากมากไม่พอดีซักที่ใช้เวลานาน

2.ถ้าใช้รุ่นเล็กกับงานยาวเกินไป จะทำให้สลิงอ่อนตัวมากแค่ดึงนิดเดี่ยวก็ทำงานแล้ว

3.ถ้าใช้รุ่นใหญ่กับงานสั้นๆ จะทำให้สลิงตึงเกินไป ต้องใช้แรงในการดึงมากเกินหรือไม่ทำงานเลย

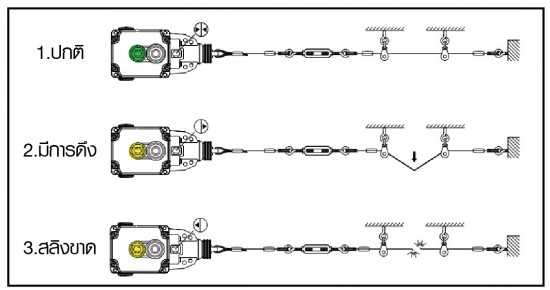

โดยทั่วไปrope pull จะมีสถานะการทำงาน3แบบ คือ 1.ปกติ  2.มีการดึง  3.สลิงขาด

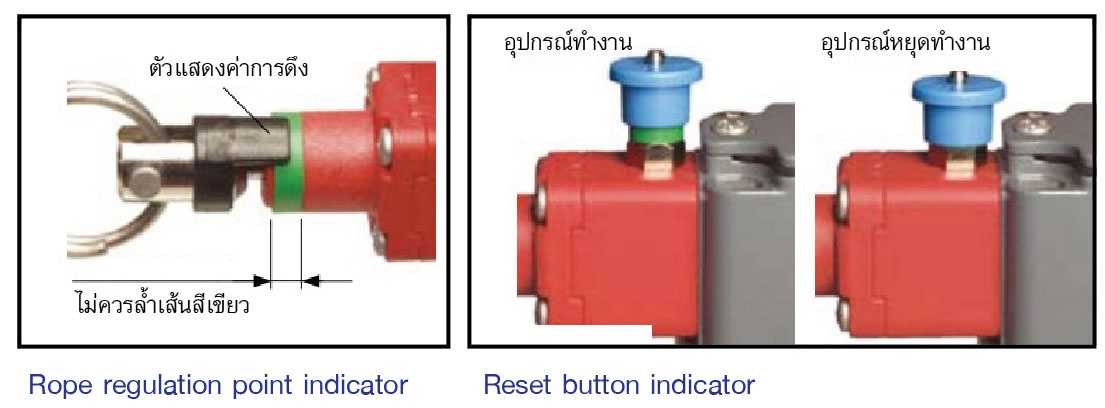

การตั้งความตึงสลิงให้พอดีต้องให้อยู่ในช่วงที่มาร์คไว้ดังรูป จะเห็นว่าจะมีช่วงสีเขียวคือช่วงที่พร้อมทำงาน เมื่อตั้งได้แล้วจึงดึงปุ่มresetขึ้นเพื่อพร้อมทำงาน

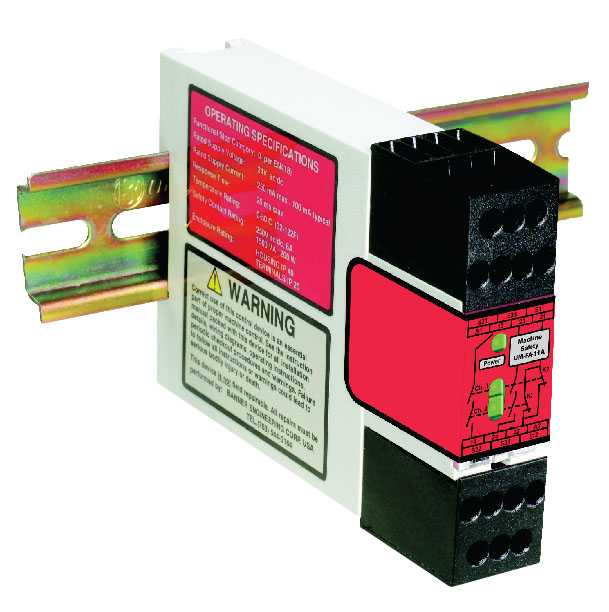

ส่วนสุดท้ายที่จะพูดถึงก็คือ การใช้หลอดไฟแสดงสถานะและการต่อเข้ากับsafety module ตามหลักการออกแบบระบบsafetyนั้นถือเป็นข้อบังคับที่สำคัญมากว่าต้องใช้ เพราะระบบsafetyจะต้องบอกสถานะได้ว่า

อุปกรณ์พร้อมใช้งานอยู่หรือไม่ และอุปกรณ์ทุกตัวต้องผ่านการappove safetyจากสถาบันรับรองมาตราฐานความปลอดภัยต่างๆที่กำหนด (category type)
