U-GAGE ULTRASONIC SENSORS

0
ULTRASONIC SENSORS
U-GAGE ULTRASONIC SENSORS

U-GAGE ULTRASONIC SENSORS

30-31

เสียงเป็นพลังงานชนิดหนึ่ง จะอยู่ในรูปคลื่นและคลื่นเสียง เป็นคลื่นตามความยาว (Longitudinal Wave) ซึ่งเกิดจาก การสั่นสะเทือนของวัตถุ จะเดินทางผ่านตัวกลางทั้งที่เป็นของแข็งของเหลวหรืออากาศ (แต่จะไม่มีการเคลื่อนที่ใน สูญญากาศ) การเคลื่อนที่ของเสียงเป็นการเคลื่อนที่แบบ คลื่น (Traveling Wave) ในการได้ยินของคนเรานั้น ต้องมีต้นกำเนิดเสียง ตัวกลางที่จะนำเสียง และหูที่เป็น เครื่องรับเสียง

ULTRASONIC SENSORS
U-GAGE ULTRASONIC SENSORS สนใจสารมา ตรวจสอบ Spec สินค้าได้ที่นี่ factomart.com

อุลตร้าโซนิค (Ultrasonic)

หมายถึง คลื่นเสียงที่มีความถี่สูงเกินกว่าที่หูมนุษย์
จะได้ยินโดยทั่วไปแล้หูของมนุษย์โดยเฉลี่ยจะได้ยินเสียงสูงถึงเพียงแค่ประมาณ 15 KHz เท่านั้น แต่คนที่อายุยังน้อยๆ อาจจะได้ยินเสียงที่มีความถี่สูงกว่านี้ได้ ดังนั้นโดยปกติแล้วคำว่า อุลตร้าโซนิค จึงมักจะหมายถึงคลื่นเสียงที่มีความถี่ สูงกว่า 20 KHz ขึ้นไป จะสูงขึ้นจนถึงเท่าใดไม่ได้ระบุจำกัดเอาไว้

ULTRASONIC SENSORS
U-GAGE ULTRASONIC SENSORS

ความถี่ของคลื่นเสียง
• ความถี่ที่มนุษย์ได้ยินอยู่ในช่วง 20 – 20,000 Hz
• ความถี่ต่ำกว่า 20 Hz เรียกว่า Infrasonic หรือ คลื่นใต้เสียง
• ความถี่สูงกว่า 20 kHz เรียกว่า Ultrasonic หรือ คลื่นเหนือเสียง

ULTRASONIC SENSORS
U-GAGE ULTRASONIC SENSORS

ความยาวคลื่น
• แกนนอน คือ ระยะทาง
• แกนตั้ง คือ แรงดันอากาศที่เปลี่ยน
• ความยาวคลื่น คือ ระยะทางระหว่างส่วนที่ซ้ำกันของคลื่น

ULTRASONIC SENSORS
U-GAGE ULTRASONIC SENSORS

• Transmitter เป็นแหล่งให้กำเนิดเสียง Ultrasonic
• Receiver เป็นตัวรับคลื่นเสียงที่สะท้อนกลับมา

ULTRASONIC SENSORS
U-GAGE ULTRASONIC SENSORS

• คลื่นที่มีความถี่สูงขึ้น ความยาวคลื่นจะสั้นลง
• คลื่นเสียงไม่มีการเลี้ยวเบน
• เป็นคลื่นที่มีทิศทางแน่นอน
• สามารถเล็งเป้าหมายที่ต้องการได้แม่นยำ

เซ็นเซอร์  Ultrasonic Sensor

• ตรวจจับวัตถุโดยการใช้คลื่นเสียง
• มีระยะการตรวจจับสูง
• ตรวจจับวัตถุโดยไม่สนใจสีหรือพื้นผิวของวัตถุ
• ตรวจจับได้ทั้งของแข็ง ของเหลว เปียกหรือแห้ง
• ตรวจจับวัตถุที่มีไอฝุ่นได้

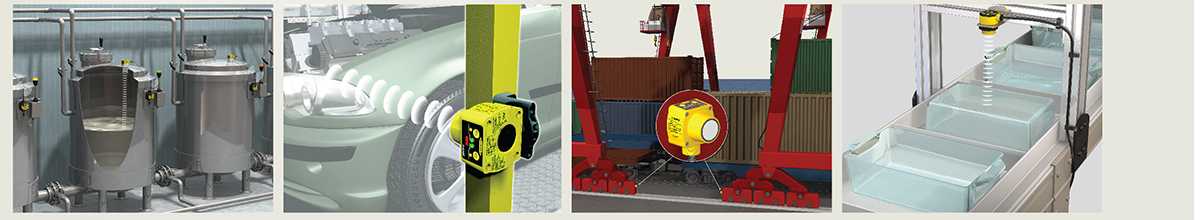

ตัวอย่างการใช้งาน  Ultrasonic Sensor

• Liquid Level Monitoring
• Loop Tension Montoring
• Level Detection
• Tank Level/ Pump Control
• Clear Objects
• Material Handling Deyection
