ใช้SAFETY MODULEง่ายๆด้วยSC22
งานความปลอดภัยของเครื่องจักรนั้นจะสมบูรณ์ก็ต่อเมื่อมีการใช้Safety Module(Safety Relay)เข้ามาใช้ในระบบด้วย วิศวกรหลายคนนิยมต่อSafety Sensorเข้าPLCหรือRelayธรรมดาเพื่อไปตัดการทำงานของเครื่องจักรนั้นเป็นความเข้าใจที่ผิด เพราะในการรับรองมาตราฐานความปลอดภัยนั้นอุปกรณ์ทุกตัวที่ใช้ต้องผ่านAppove Safety ซึ่งโปรแกรมที่เขียนในPLCไม่ได้มีการรับรองตามกฏหมาย


แต่เมื่อวิศวกรใช้Safety Moduleก็มักเกิดความลำบากในการเลือกใช้เพราะฟังก์ชั่นในการทำงานที่แตกต่างกันและการต่อวงจรที่มีความซับซ้อนเพื่อให้ได้ความปลอดภัยสูงสุด ยิ่งถ้ามีใช้หลายๆตัวยิ่งยากลำบากเพิ่มขึ้นไปอีก และมีราคาสูงด้วย

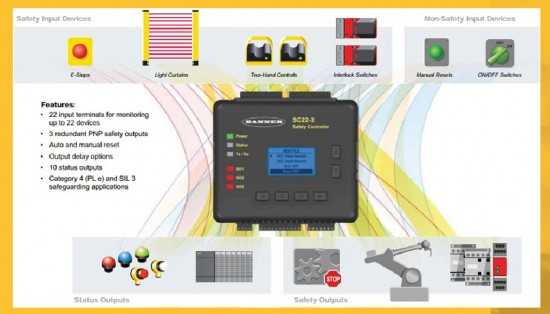

มีอุปกรณ์ที่สามารถแก้ปัญหาเหล่านี้ได้ คือ Safety Controller SC22 เพียงแค่ต่อสาย InputและOutput แล้วตั้งการทำงานในโปรแกรมสำเร็จรูปก็เรียบร้อยแล้ว ประหยัดพื้นที่ในตู้คอนโทรล ไม่ต้องต่อสายวงจรให้ยุ่งยาก ที่สำคัญราคาถูกกว่าSafety Module 2ถึง3ตัว และได้ผ่านรับรองCatagory4







คุณสมบัติ
– 22 Input
– 3 Solid-state Safety Outputs ไปตัดเครื่องจักรได้ 3เครื่องอิสระจากกัน
– 10 Auxiliary Discrete Outputs ไปเข้าPLCหรืออุปกรณ์แสดงผลต่างๆ

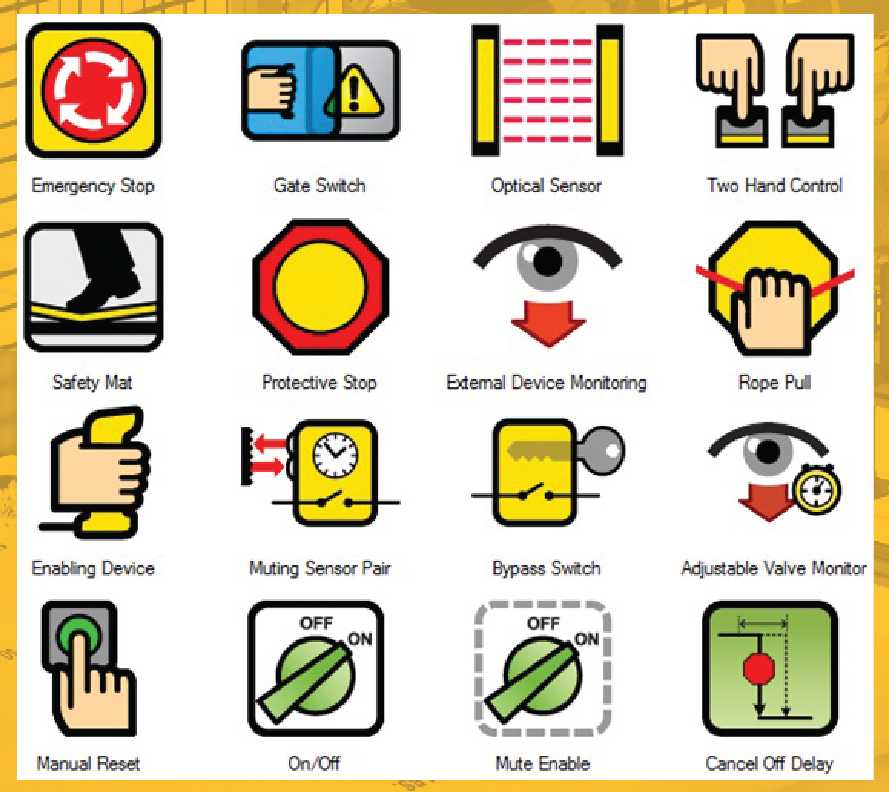

– มีฟังก์ชั่นเกี่ยวกับงานSafetyครบ ใช้กับSafety senserได้ทุกแบบ
– ตั้ง on-off delayได้สูงสุด5นาที
– EtherNet/IP or Mosbus TCP
– บันทึกการต่อสายใน memory card
– รับรองมาตราฐานความปลอดภัย Category 2,3 ,4
– Option DeviceNet (TURCK FDN20-4S-4XSG)
– Option PROFIBUS-DP (TURCK FDP20-16S/-16XSG)

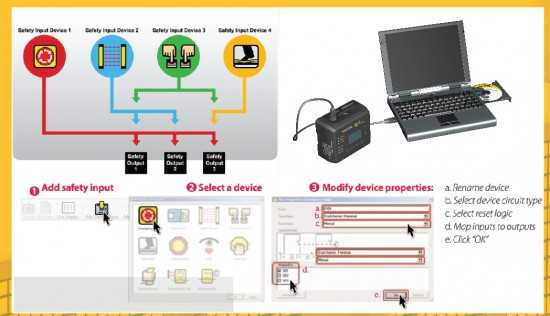

ไม่ต้องต่อสายวงจรให้ยุ่งยาก แค่ Map InputกับOutput ในSoftware



ใช้ได้ทั้งsafety input , 24vdc และ inputธรรมดา ทั้งTransistor และ หน้าcontact





เหมาะสำหรับผู้ออกแบบเครื่องจักรที่ต้องการความถูกต้องรวดเร็ว โปรแกรมจะกำหนดI/Oต่างๆให้อัตโนมัติเพื่อให้ถูกต้องตามกฏหมายความปลอดภัย ฉะนั้นหมั่นใจได้เลยว่าผ่านการตรวจสอบแน่นอน และสามารถcopyโปรแกรมไว้กับเครื่องต่อๆไปได้

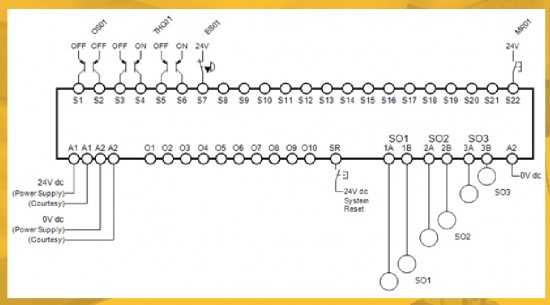

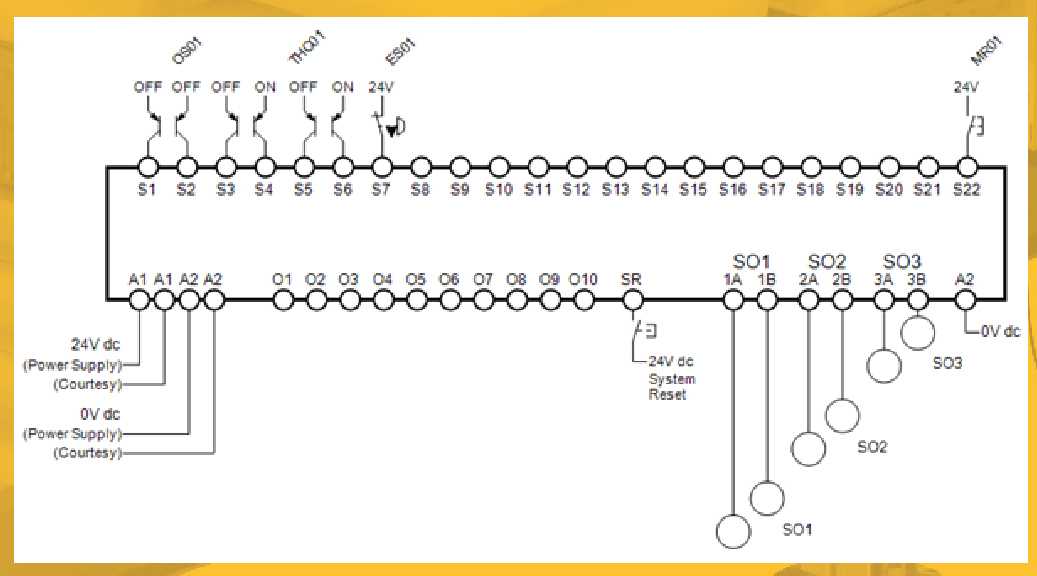

มีLadder Logic Diagram และ Configuration Summary Notesอธิบายสรุปให้เข้าใจวงจรด้วย





ใช้Safety Controller SC22ตัวเดี่ยวจบไม่ต้องใช้หลายชุด
