อุปกรณ์ VISION ไม่ได้แพงและยากเท่าที่คุณคิด(ง่ายและถูก) นวัตกรรมใหม่ของการตรวจสอบผลิตภัณฑ์
ในวงการอุตสาหกรรมนั้นความต้องการในการตรวจสอบคุณภาพการผลิตมีเพิ่มมากขึ้นทุกวัน ตั้งแต่การตรวจสอบความถูกต้องในการบรรจุชิ้นงานการปริ้นท์ป้ายต่างๆ และการทำแพ็คเกจของสินค้าอุปกรณ์ vision sensor ถูกออกแบบมาเพื่อทดแทนความผิดพลาดของคนในการตรวจสอบคุณภาพของการผลิต เพราะว่าคนเรานั้นประสิทธิภาพการทำงานจะลดลงเมื่อมีการทำงานที่ซ้ำๆ และ ต้องเสียเวลาในการพักและทำกิจวัตรประจำวันแต่ถ้าพูดถึงอุปกรณ์ vision นั้นหลายๆ ท่านจะคิดถึงราคาที่สูงกับความยากลำบากในการติดตั้งซึ่งปัจจุบันนี้อาจจะไม่ใช่ความจริงเสมอไปเพราะขณะนี้มีอุปกรณ์ vision แบบใหม่ที่ออกมาวางตลาด ในตำแหน่งที่อยู่ระหว่าง Photoelectric sensor กับอุปกรณ์ vision ชุดใหญ่ ซึ่งอาจจะเรียกอุปกรณ์นี้ว่า Mini-vision sensor นั่นเอง ที่ทั้งจิ๋ว และแจ๋วเหมาะกับการใช้งานในปัจจุบัน
Mini-vision sensor รุ่น iVu seriesTG จากบริษัท Banner Engineeringประเทศอเมริกา เป็นเซนเซอร์ แบบภาพที่รวมเอาหลักการที่เข้าใจง่ายจากphotoelectric sensor และความฉลาดของ vision sensor มารวมเข้าด้วยกันนำไปสู่ความสามารถในการตรวจจับที่มีประสิทธิภาพ และราคาที่ย่อมเยาว์เพื่อรองรับการใช้งานที่กว้างขวาง ด้วยฟังก์ชั่นที่เข้าใจและใช้งานง่ายทำให้แม้แต่ผู้ที่ใช้งานในครั้งแรกก็สามารถตั้งค่า และใช้งานได้ภายในเวลาไม่กี่นาทีความจำเป็นในการใช้คอมพิวเตอร์เพื่อต่อกับอุปกรณ์ vision ถูกแทนที่ด้วยโพรเซสเซอร์กับหน้าจอในตัว ตัวอย่างเช่น iVu seriesTG จาก Banner นั้นมี กระทั่งระบบจอสัมผัสที่มีอินเตอร์เฟสเมนูที่เข้าใจง่าย ซึ่งคุณสามารถใส่ค่าพารามิเตอร์ในการตรวจจับได้อย่างง่ายดายโดยไม่ต้องใช้เครื่องคอมพิวเตอร์ลดทั้งค่าใช้จ่ายในการติดตั้งคอมพิวเตอร์ซึ่งจำเป็นต้องมีทั้งเนื้อที่ License ของ Software และ Hardware ที่มีค่าใช้จ่ายไม่ต่ำกว่า 20,000 บาท อย่างแน่นอน
คุณสมบัติพิเศษของ Mini-vision sensor ไม่จำเป็นต้องเชื่อมต่อกับเครื่องคอมพิวเตอร์ อุปกรณ์มีจอระบบสัมผัสพร้อมด้วยเซ็นเซอร์ในตัว ทำให้ง่ายต่อการตั้งค่า และสะดวกต่อการติดตามผลโดยตรงจากเซ็นเซอร์ (วิธีการไม่แพงและง่ายต่อการติดตั้ง ใช้งาน และดูแล)

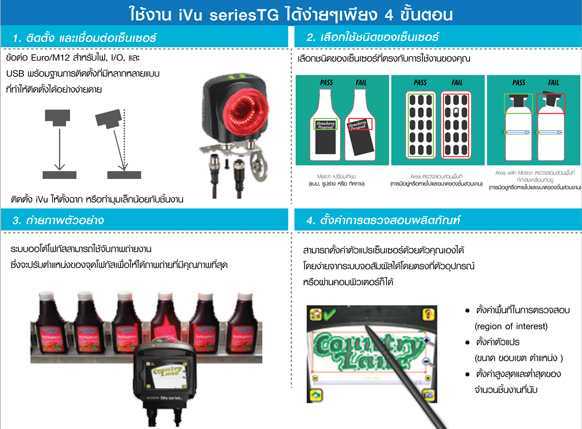

ติดตั้งและเซ็ท ระบบได้ง่ายๆ เพียง 4 ขั้นตอน
1. ติดตั้งและเชื่อมต่อเซ็นเซอร์
2. เลือกประเภทของการตรวจจับที่ต้องการ
3. บันทึกภาพงานที่ถูกต้องที่ต้องการให้ระบบตรวจจับ
4. ตั้งค่าการตรวจสอบผลิตภัณฑ์ (เสร็จแล้วง่ายมาก…)
สมรรถนะขั้นสูง การใช้งานที่ง่าย การตรวจจับประสิทธิภาพสูง เมนูแบบตัวเลือกที่ใช้งานง่ายซึ่งจะช่วยคุณทั้งการตั้งค่า, แบ่งหมวดหมู่ที่สนใจ, ปรับแต่งค่า, ตัวแปร, และกำหนดค่าสูงและต่ำสุดของจำนวนที่นับ หน้าจออินเตอร์เฟสที่เข้าใจง่ายพร้อมการใช้งานที่หลากหลายทำให้การตรวจจับเป็นไปอย่างสะดวก และ มีประสิทธิภาพ
ความสามารถของ Mini-vision sensor คือการตรวจสอบชิ้นงานว่าถูกหรือผิดโดยการเปรียบเทียบกับรูปภาพตัวอย่าง โดยที่ไม่ต้องใช้ Hardware และองค์ประกอบอื่นๆ ที่ซับซ้อน ทางเราเลือกตัวอย่างอุปกรณ์ iVu มาเป็นตัวอย่างของการใช้งาน Mini-vision sensor iVu seriesTG ประกอบด้วยหน้าจอแบบสัมผัสที่มีความละเอียดสูง มีการประมวลผลในตัวและยังมีแสงส่องในตัวอีกด้วย (บาง Mini-vision sensor อาจจะไม่มีแสงในตัว) โดยสามารถเลือกสีของแสงที่ต้องการตามรุ่นของผู้ผลิตได้ แต่การใช้งานส่วนใหญ่จะนิยมใช้แสงสีแดงเป็นมาตรฐานอยู่แล้ว เลนส์ยังสามารถปรับระยะได้, ที่สำคัญ คือ ผู้ใช้ไม่จำเป็นต้องมีพื้นฐานการใช้งาน หรือ เคยได้รับการอบรมเรื่องการประมวลผลภาพมาก่อน หลักการทำงานของ Mini-vision sensor อย่าง iVu คือการตรวจสอบว่าชิ้นส่วนที่ต้องการนั้นตรงตามแบบที่ต้องการหรือไม่ และยังสามารถเช็คได้อีกว่า ขนาดเป็นไปตามแบบอ้างอิงที่บันทึกไว้หรือไม่ iVu มีฟังก์ชันการนับจำนวนรวมเข้ามาอีกด้วย ซึ่งสามารถนำไปประยุกต์ใช้กับการใช้งานต่างๆดังนี้
- การตรวจสอบฉลาก
- การตรวจสอบว่าชิ้นส่วนมีอยู่หรือไม่ พร้อมทั้งตรวจสอบทิศทางว่าถูกต้องตามตำแหน่งที่กำหนดหรือไม่
- การตรวจสอบรหัสวันที่ และรหัสชุดสินค้า
- การตรวจสอบฝาขวด
- การตรวจสอบการฉีดเบ้าหล่อ
- การตรวจสอบการบรรจุหีบห่อ
- การตรวจสอบการเจาะรู
- การตรวจสอบงานบรรจุสินค้าชนิดแผง (Blister pack)
- การตรวจสอบงานเชื่อมสกรูว่าสมบูรณ์หรือไม่ พร้อมทั้งตรวจสอบความถูกต้องของตำแหน่งที่กำหนดหรือไม่
- การตรวจสอบจานป้อนงาน (Feeder bowl)
- การตรวจสอบงานจ่าหน้าบนจดหมาย
- การตรวจสอบงานวงจรอิเล็คทรอนิกส์
ประเภทของการตรวจสอบ
Match
เปรียบเทียบภาพงานกับภาพอ้างอิงที่บันทึกไว้ ไม่ว่าจะเป็นภาพที่เรียบๆ หรือภาพที่มีส่วนเว้าโค้งมากๆ ก็ได้ จับผิดทั้งรูปร่าง, ทิศทาง, และการติดของฉลาก, ตัวพิมพ์อักษร, โลโก้, รหัส, ตัวอักษรแบบปั๊มเข้าไปในชิ้นงาน (etching), ตัวพิมพ์แบบ inkjet , ตราประทับ และระดับบรรจุภัณฑ์ ที่วิ่งมาด้วยความเร็วได้
Area
การจับผิดแบบตรวจสอบพื้นที่ใช้สำหรับการตรวจสอบว่าชิ้นงานที่ต้องการตรวจสอบนั้นมีขนาด และจำนวนตามที่กำหนดไว้หรือไม่ หรือชิ้นส่วนนั้นมีอยู่หรือขาดหายไปอย่างไร ถ้าชิ้นส่วนมีการเจาะรู ยังตรวจสอบได้ว่าขนาดของรูเที่เจาะไว้เป็นไปตามที่กำหนดไว้หรือไม่
Area with Motion
การจับผิดแบบตรวจสอบพื้นที่ที่เคลื่อนไหว สามารถใช้ตรวจสอบชิ้นส่วนนั้นๆว่ามีอยู่หรือขาดหายไปอย่างไร ในสภาวะที่มีการเคลื่อนไหว
Feature ของ iVu SeriesTG
- มีการใช้งานเซนเซอร์ 3 รูปแบบให้เลือกใช้ในตัวเดียว
- มีโปรแกรมจำลองการใช้งาน
- จอ LCD ขนาด 68.5 mm(2.7”)
- หน้าจอสัมผัส
- CMOS imager ขนาด 752 x 480
- ชุดแสง สีแดง, ฟ้า, เขียว และ อินฟาเรด
- มีโปรแกรมให้ความช่วยเหลือภายในเครื่อง
- มีโปรแกรมจัดแสงแบบอัตโนมัติ
- Remote TEACH
- เปลี่ยนเลนซ์เพื่อจุดโฟกัสที่เหมาะสมได้
- มีช่องเสียบUSB ในตัว เพื่อเพิ่มหรือปรับปรุงโปรแกรมผ่านUSB
- IP67
- เก็บข้อมูลการตรวจสอบ
- มีระบบตั้งรหัสผ่าน (password)
- มีไฟบ่งบอกสถานะเห็นชัดเจน
- มีทั้ง NPN หรือ PNP
- ไฟ 10 to 30V dc
- เชื่อมต่อด้วย Euro/M12
โปรแกรมจำลองทางคอมพิวเตอร์ซึ่งแนบมาในรูปซีดีคุณสามารถ set up ผ่านคอมพิวเตอร์บันทึกค่าที่ต้งอการ และ นำไปโหลดเข้าสู่ iVu ได้ด้วยสาย USB ประหยัดเวลาในการติดตั้ง
