ระบบการควบคุมมอเตอร์เบื้องต้น Motor Control System

2

ปัจจุบันมีการใช้งานมอเตอร์กันอย่างแพร่หลายไม่ว่าจะนำมอเตอร์มาใช้ในงานทั่วๆ ไป เช่น ปั้มน้ำ ปั้มลม เครน พัดลม และอื่นๆอีกมากมาย หรือแม้กระทั่งนำมอเตอร์มาใช้งานในกระบวนการผลิตของอุตสาหกรรมต่างๆ ซึ่งเรา ไม่สามารถปฎิเสธได้เลยว่าปัจจุบันมอเตอร์ คืออุปกรณ์ที่มีความสำคัญ และเป็นหัวใจในการทำงาน ที่สามารถนำมาประยุกต์ใช้งานได้อย่างมากมาย

ดังนั้นบทความนี้เราจะมาเรียนรู้เบื้องต้นเกี่ยวกับมอเตอร์ อุปกรณ์ป้องกันมอเตอร์ และการเขียนแบบวงจรเบื้องต้น เพื่อที่จะสามารถทำความเข้าใจกันได้อย่างง่ายๆ

ก่อนอื่นเรามาทำความรู้จักมอเตอร์กันก่อน……มอเตอร์ไฟฟ้า

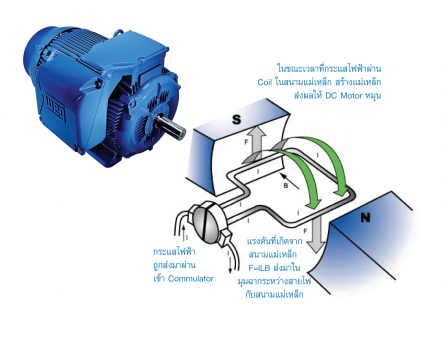

มอเตอร์ไฟฟ้า คือ อุปกรณ์ที่เปลี่ยนพลังงานไฟฟ้าให้เป็นพลังงานกล

มอเตอร์ที่ใช้งานนั้นมีหลายประเภทมาก ขึ้นอยู่กับว่าเราจะแบ่งประเภทอย่างไร และคุณสมบัติของมอเตอร์แต่ละประเภทก็จะมีคุณสมบัติที่แตกต่างกัน เช่น หากต้องการมอเตอร์ที่มีรอบสูงๆ ก็จะเป็นมอเตอร์ประเภทหนึ่ง หรือต้องการแรงบิด (Torque) สูงๆ เราก็อาจเลือกมอเตอร์ประเภทที่มีแรงบิดสูงๆ ซึ่งบทความนี้จะขอไม่ลงรายละเอียดในเชิงลึกเกี่ยวกับมอเตอร์ แต่ละประเภทมากนัก แต่จะขอกล่าวเพียงแค่ภาพรวมๆ เท่านั้นว่ามอเตอร์ คืออะไร

มอเตอร์ไฟฟ้าแยกตามประเภทไฟที่ใช้งาน 2 ประเภท คือ

1. มอเตอร์ไฟฟ้ากระแสตรง ( DC Motor )
เป็นมอเตอร์ที่ต้องใช้ไฟฟ้ากระแสตรงป้อนเข้าขดลวดอาร์เมเจอร์แล้วทำให้เกิดการตัดกันกับสนามแม่เหล็กส่งผลให้เกิดแรงผลัก และดูดจึงทำให้มอเตอร์หมุน

2.มอเตอร์ไฟฟ้ากระแสสลับ ( AC Motor )
หลักการทำงานจะคล้ายๆ กับมอเตอร์กระแสตรงต่างกันเพียงที่มอเตอร์กระแสสลับจะใช้ไฟฟ้ากระแสสลับป้อนไฟเข้าที่ขดลวดแทน และทำให้เกิดการตัดกันกับสนามแม่เหล็กทำให้มอเตอร์หมุน

ซึ่งจากที่กล่าวข้างต้นเป็นเพียงภาพรวมของมอเตอร์เท่านั้น ต่อจากนี้เราจะมาดูอุปกรณ์ที่เกี่ยวข้องกับมอเตอร์กันว่ามีอะไรบ้าง

1.อุปกรณ์ป้องกันกระแสลัดวงจรของมอเตอร์
อุปกรณ์ป้องกันกระแสลัดวงจรของมอเตอร์นั้นปัจจุบันนิยมใช้งานอยู่ 2 แบบ คือ

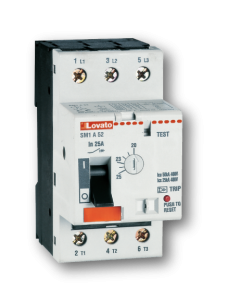

1.1  Motor Protection Circuit Breaker (MPCB)
ป้องกันกระแสลัดวงจรของมอเตอร์โดยเฉพาะ
ป็น Circuit Breaker ที่ออกแบบมาเพื่อใช้งานป้องกันกระแสลัดวงจร ของมอเตอร์โดยเฉพาะ  ข้อดี ก็คือสามารถปรับค่ากระแสทริป หรือกระแสลัดวงจรได้

ใช้กับมอเตอร์AMfuse1.2 Fuse ทำหน้าที่ป้องกันกระแสลัดวงจรเหมือนกับ MPCB ซึ่งถ้าจะนำมาใช้กับมอเตอร์จะต้องเป็น AM fuse ซึ่งข้อดีของ Fuse คือจะตัดกระแสลัดวงจรได้เร็วกว่า MPCB แต่ Fuse จะไม่สามารถตั้งค่ากระแสลัดวงจรได้

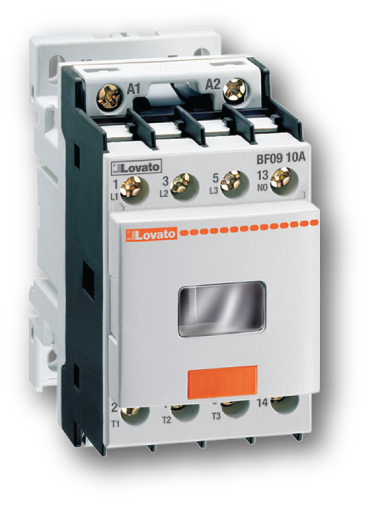

Contactor2. คอนแทคเตอร์ (Contactor) เป็นอุปกรณ์สวิตซ์แม่เหล็กที่ใช้ในการตัดต่อวงจรกำลัง

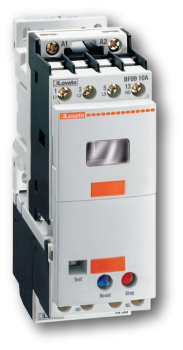

3. อุปกรณ์ป้องกันกระแสเกิน (Overload relay)

ส่วนใหญ่ใช้  Overload relay ที่มาพร้อมกับคอนแทคเตอร์
เพื่อป้องกันกระแสเกิน
อุปกรณ์ป้องกันการแสเกิน อุปกรณ์ป้องกันการแสเกิน
