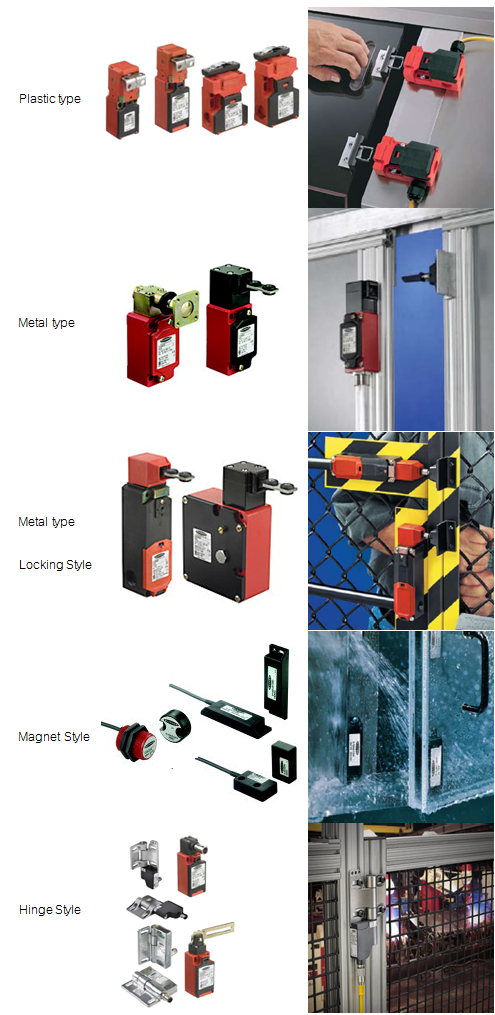

Safety Interlock Switch

เป็นอุปกรณ์ที่มีการติดตั้งกับประตู โดยทั่วไปเมื่อมีการเปิดประตูเครื่องจักรก็จะหยุดทำงานทันที Safety Interlock Switch เป็นอุปกรณ์ที่มีการทำงานที่ไม่ซับซ้อนมากนัก แต่มีความสำคัญเป็นอย่างมาก ในเรื่องของความปลอดภัย

ระบบการทำงานของ Safety Interlock Switch

หากมีการเปิดประตูหรือหน้าต่างที่ทำการติดอุปกรณ์ เมื่อมีการเปิดประตูก็จะเหมือนเป็นการตัดระบบของเครื่องจักร และอีกระบบก็คือ จะมีระบบ Solenoid  ล็อคประตู เมื่อมีการจ่ายไฟให้ระบบ โดยที่ไม่สามารถเข้าไปบริเวณเครื่องจักรทำงานได้





Rope Pull Switch

อุปกรณ์ Rope pull switch จะเป็นอุปกรณ์ที่ใช้ตัดการทำงาน โดยส่วนมากจะใช้ เมื่อมี อุบัติเหตุเกิดขึ้นแล้ว

ลักษณะการใช้ก็จะเป็นการดึงลวดสลิงหรือเชือกที่ใช้ยึดติดกับ  Rope Pull Switch

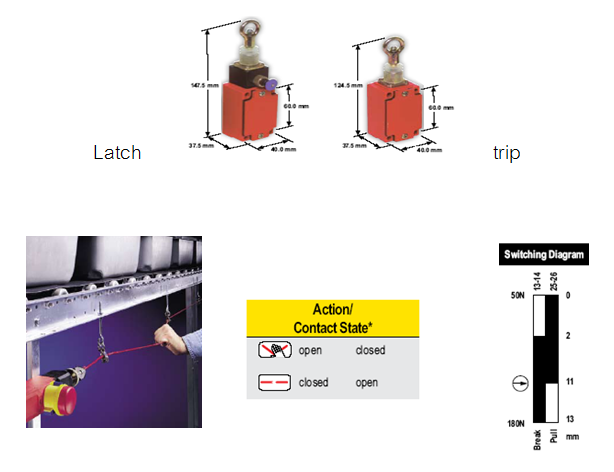

การทำงานจะแบ่งออกเป็น  2 แบบ

Latch เมื่อมีการดึง Rope Pull Switch เครื่องจะหยุดทำงาน และเมื่อมีการปล่อยเครื่องจะยังไม่สามารถกลับมาทำงานได้ หากต้องการให้เครื่องทำงานต่อต้องกดปุ่มรีเซตที่ Rope Pull Switch

Trip เมื่อมีการดึง Rope Pull Switch เครื่องจะหยุดทำงาน และเมื่อมีการปล่อย เครื่องก็จะกลับมาทำงานต่อ

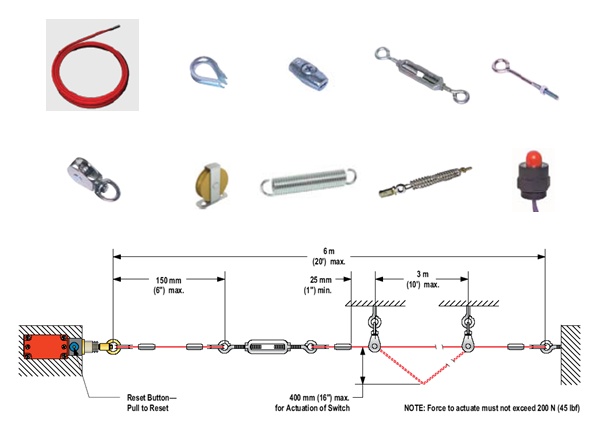

อุปกรณ์ประกอบและตัวอย่างการออกแบบเพื่อใข้งาน
