Clamp Meter

0

clamp meter-สวัสดีครับชาว EF SOCIETY ทุกท่าน วันนี้เรากลับมาอีกครั้งกับบทความที่เป็นส่วนหนึ่งของ Test Equipment เครื่องมือทดสอบอุปกรณ์ทางไฟฟ้า เมื่ออาทิตย์ที่แล้วเราได้พูดถึงอุปกรณ์ต่างๆ ที่เป็น Test Equipment ไม่ว่าจะเป็น Infrared Thermometer, Voltage detector, Oscoiloscope, Clamp Meter ซึ่งวันนี้เราจะมารู้จักกับ Clamp Meter ให้มากขึ้นกว่าเดิม ถ้าพร้อมแล้วเราไปทำความรู้จักกันเลยครับ

Clamp Meter (แคลมป์มิเตอร์) เครื่องมือทางไฟฟ้าประเภทหนึ่งที่ใช้สำหรับวัดค่ากระแสไฟฟ้าที่ไหลในวงจรโดยไม่ต้องหยุดการทำงานของอุปกรณ์ไฟฟ้าในขณะที่ทำการวัด โดยพื้นฐานหลักการทำงานจะใช้หลักการของสนามแม่เหล็กไฟฟ้า เมื่อทำการคล้องปากแคลมป์เข้ากับสายไฟที่ต้องการวัดค่า บริเวณโดยรอบของสายไฟจะเกิดสนามแม่เหล็กและปากแคลมป์จะทำหน้าที่ตรวจจับสนามแม่เหล็กที่เกิดขึ้นบริเวณโดยรอบสายไฟแล้วนำสัญญาณที่ได้ส่งผ่านไปยังวงจรต่างๆ และส่งไปยังหน้าจอแสดงผล

แคลมป์มิเตอร์ที่ใช้กันในปัจจุบันนี้มีการแสดงผลด้วยกัน 2 แบบคือ แบบ Analog ที่แสดงผลด้วยเข็มและแบบ Digital ที่แสดงผลออกมาเป็นตัวเลข ซึ่งแบบ Digital นั้นมีความแม่นยำและวัดค่าได้รวดเร็วกว่าแบบเข็มและมีฟังก์ชันการทำงานที่หลากหลายมากกว่า

clamp meter-2ภาพแคลมป์มิเตอร์แบบ Analog กับแบบ Digital

Clamp Meter สามารถวัดไฟฟ้ากระแสตรง (DC) และไฟฟ้ากระแสสลับ (AC) ได้ ซึ่งไฟฟ้ากระแสสลับที่วัดนั้นจะมีลักษณะของสัญญาณเป็น Sine wave ในบางครั้งสัญญาณที่วัดอาจมีความถี่ปะป่นอยู่ (Harmonic) ในการวัดไฟฟ้ากระแสสลับต้องมีการแปลงไฟฟ้ากระแสสลับให้เป็นไฟฟ้ากระแสตรงโดยใช้สมการ RMS (root mean square) ภายในแคลมป์มิเตอร์นั้นจะมีวงจรเรียงกระแส ซึ่งมีด้วยกัน 2 วิธี คือ True RMS Method กับ Mean Method

ซึ่งอุปกรณ์ที่เป็นประเภท TRUE RMS นั้นจะมีความแม่นยำในการวัดมากกว่าแบบ Mean เนื่องจาก TRUE RMS ถูกออกแบบมาให้พิจารณาแรงดันทุก wave form แล้วนำค่านั้นเข้าสมการ RMS เพื่ออ่านค่า ส่วนอุปกรณ์ที่เป็นประเภท Mean จะวัดได้เพียง wave form แบบ pure sine เท่านั้น ในท้องตลาดตอนนี้ก็มีหลากหลายแบรนด์ที่ทำแคลมป์มิเตอร์ประเภท TRUE RMS ออกมาและยังมีฟังก์ชันการใช้งานที่น่าสนใจเช่น

  • FLUKE แบรนด์ชั้นนำในด้านอุปกรณ์ทดสอบอิเล็กทรอนิกส์ต่างๆ สินค้าของ FLUKE นั้นจะมีการออกแบบให้มีขนาดที่เล็กกะทัดรัดเหมาะแก่การนำไปใช้งานในที่ต่างๆ มีความคงทนแข็งแรง ปลอดภัยในการใช้งานและได้ออกแบบมาให้มีฟังก์ชันที่สามารถเชื่อมต่อข้อมูลไปยังคอมพิวเตอร์ได้อย่างรวดเร็ว

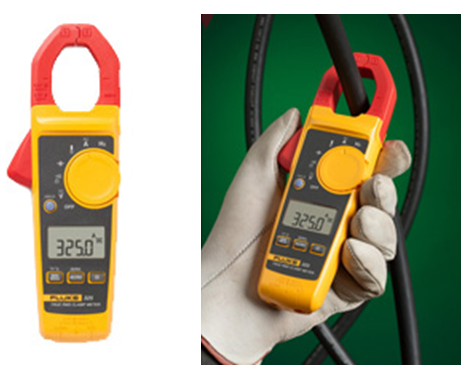

clamp meter flukeภาพแคลมป์มิเตอร์รุ่น Clamp 325 ของ FLUKE

  • CHAUVIN ARNOUX ผู้เชี่ยวชาญด้านการออกแบบ การผลิตและการตลาด ได้คิดค้นพัฒนาขยายขีดความสามารถของแคลมป์มิเตอร์ให้มากขึ้นด้วยการมี Adapter Function โดยฟังก์ชันนี้จะสามารถใช้โพรบวัดแสง, อุณหภูมิ I/R, วัดความเร็วและอื่นๆ อีกมากมาย

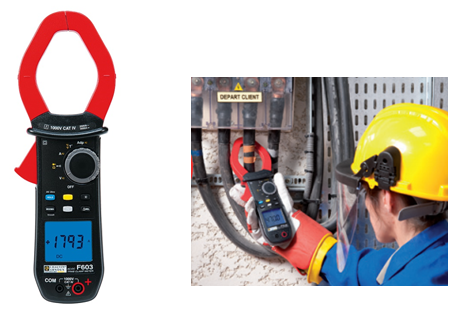

f603ภาพแคลมป์มิเตอร์รุ่น F603 ของ CHAUVIN ARNOUX

  • HIOKI แบรนด์จากญี่ปุ่น เป็นผู้ผลิตเครื่องมือวัดและทดสอบทางไฟฟ้าระดับโลกได้ออกแบบแคลมป์มิเตอร์ให้มีความคงทนแข็งแรงมากยิ่งขึ้น โดยผ่านการทดสอบต่างๆ เช่น สามารถทนต่อการตกหล่นได้ในระดับความสูง 1 เมตร, ทนต่ออุณหภูมิได้ดี, สามารถกันน้ำกันฝุ่นได้ และยังมีฟังก์ชันที่เอื้อต่อการใช้งานมากมาย

clamp meter cm4374ภาพแคลมป์มิเตอร์รุ่น CM4374 ของ HIOKI

วิดีโอแนะนำคุณสมบัติแคลมป์มิเตอร์รุ่น CM4371 ของ HIOKI

รุ่น CM4371 ของ HIOKI ได้ออกแบบให้มี Auto Hold Function เพื่อให้ผู้ใช้งานสามารถอ่านค่าที่วัดได้อย่างง่ายดายและสะดวกยิ่งขึ้นไม่ว่าจะใช้งานในบริเวณพื้นที่แบบใดก็ตาม อีกทั้งยังมีไฟแสดงหน้าจอที่ให้ความสว่างแม้บริเวณที่วัดค่าจะมีแสงไฟไม่มากก็สามารถช่วยให้คุณมองเห็นค่าได้อย่างชัดเจนพร้อมหน้าจอที่มีคุณภาพสูงสามารถมองเห็นค่าได้ชัดทุกมุมมอง

วิดีโอแนะนำการใช้งาน Auto Hold Function

CM4371 ของ HIKOI นี้ถือว่ามีความสามารถมากเลยทีเดียว หากผู้อ่านท่านใดสนใจต้องการสอบถามข้อมูลเพิ่มเติมไม่ว่าจะเป็นตัวสินค้าหรือสงสัยปัญหาด้านเทคนิคต่างๆ สามารถสอบถามเข้ามาได้ผ่านทุกช่องทาง เราพร้อมตอบคำถามและยินดีให้บริการครับผม

สัปดาห์หน้า EF SOCIETY จะมีอะไรดีๆ เกี่ยวกับอุปกรณ์อุตสาหกรรมมานำเสนอคอยติดตามกันได้นะครับ วันนี้ขอลาไปก่อนสวัสดีครับ ^^
