สวัสดีครับ EF SOCIETY ยินดีต้อนรับครับผม ^^ เมื่อครั้งที่แล้วเราได้นำเสนอหลักการทำงานของแคลมป์มิเตอร์ไปแล้ว วันนี้เราขอนำเสนอวิธีการใช้แคลมป์มิเตอร์ในฟังก์ชันต่างๆ ถ้าพร้อมแล้วเราไปดูกันเลยครับ

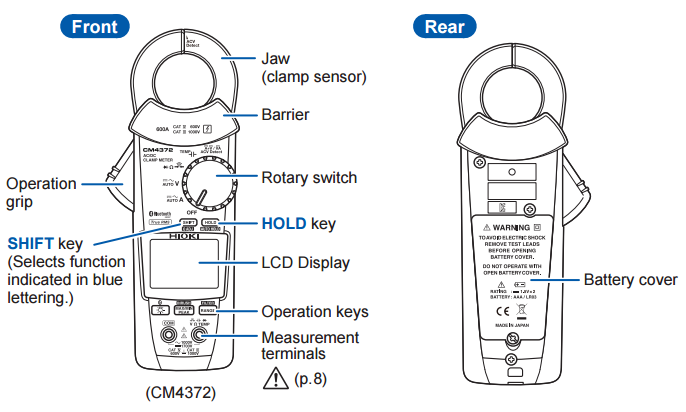

ไม่ว่าเราจะใช้อุปกรณ์หรือเครื่องมือใดๆ ก็ตาม สิ่งที่สำคัญนั้นคือการรู้จักและเข้าใจส่วนประกอบและสัญลักษณ์ต่างๆ ที่อยู่บนอุปกรณ์นั้นๆ ว่าใช้สำหรับทำอะไร มีความหมายว่าอย่างไร การใช้งานแคลมป์มิเตอร์ก็เช่นกัน เราควรรู้จักส่วนประกอบพร้อมความหมายของสัญลักษณ์ที่อยู่บนแคลมป์มิเตอร์ก่อนที่จะนำไปใช้งาน

%e0%b8%aa%e0%b9%88%e0%b8%a7%e0%b8%99%e0%b8%9b%e0%b8%a3%e0%b8%b0%e0%b8%81%e0%b8%ad%e0%b8%9a%e0%b8%82%e0%b8%ad%e0%b8%87-clamp-meterภาพอธิบายถึงส่วนประกอบของ Clamp Meter

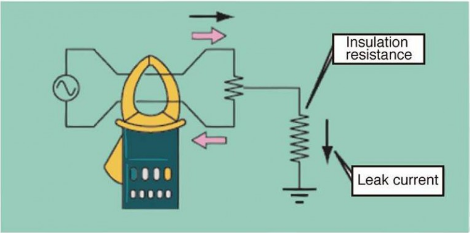

การนำแคลมป์มิเตอร์มาใช้วัดกระแสไฟฟ้าเราควรมั่นใจว่าสายไฟที่เราคล้องวัดนั้นอยู่บริเวณกึ่งกลางของปากแคลมป์พอดีและถ้านำแคลมป์มิเตอร์ไปวัดกระแสโหลด สำหรับ 1 เฟส 2 สาย จะต้องแคลมป์เพียงแค่ 1 เส้นเท่านั้นแต่ถ้าใช้วัดกระแสไฟรั่ว (Leakage Current) สำหรับ 1 เฟส 2 สาย จะต้องแคลมป์สายไฟ 2 เส้น พร้อมกันหรือวัดบริเวณสายดินได้เช่นกัน

%e0%b9%81%e0%b8%84%e0%b8%a5%e0%b9%89%e0%b8%a1%e0%b8%9b%e0%b9%8c%e0%b8%a7%e0%b8%b1%e0%b8%94%e0%b8%81%e0%b8%a3%e0%b8%b0%e0%b9%81%e0%b8%aa%e0%b9%84%e0%b8%9f%e0%b8%a3%e0%b8%b1%e0%b9%88%e0%b8%a7ภาพแสดงวิธีการวัดกระแสไฟรั่ว (Leakage Current)

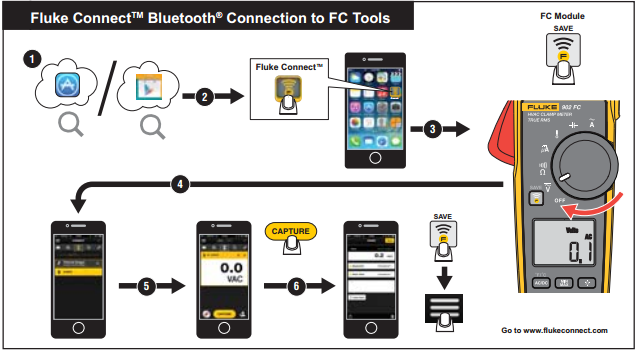

แคลมป์มิเตอร์ของแต่ละแบรนด์จะมีหลักการวัดพื้นฐานและข้อควรระวังในการใช้งานที่เหมือนๆ กัน แต่อาจแตกต่างกันบ้างในการใช้งานของฟังก์ชันพิเศษที่มีเฉพาะในแบรนด์นั้นๆ เช่น Clamp Meter ของ FLUKE มีฟังก์ชันที่สามารถเชื่อมต่อข้อมูล อ่านค่าที่วัดได้ผ่านหน้าจอมือถือโดยผ่านระบบ FLUKE Connent ซึ่งเราสามารถดาวน์โหลดโปรแกรมได้ง่ายๆ ผ่าน Google play และ App Store ได้เลย

fluke-connect

ภาพแสดงขั้นตอนการใช้งาน FLUKE Connent

Clamp Meter ของ HIOKI มีฟังก์ชันที่ช่วยให้เราสะดวกและอ่านค่าได้อย่างแม่นยำมากยิ่งขึ้น เช่น Auto Hold Function ช่วยค้างค่าหน้าจอเพื่อความสะดวกในการอ่านค่ามากยิ่งขึ้น, Inrush Measurement Function ช่วยวัดค่า Inrush Current ได้ ซึ่ง Clamp Meter รุ่น CM4371 นี้มีฟังก์ชันดังที่ได้กล่าวมา

วิดีโอแนะนำคุณสมบัติแคลมป์มิเตอร์ รุ่น CM4371 ของ HIOKI

Continuity Check Function: เป็นฟังก์ชันที่ใช้สำหรับตรวจสอบว่าสายไฟขาดหรือไม่ มีขั้นตอนในการใช้งานดังนี้

วิดีโอแนะนำการใช้งาน Continuity Check Function

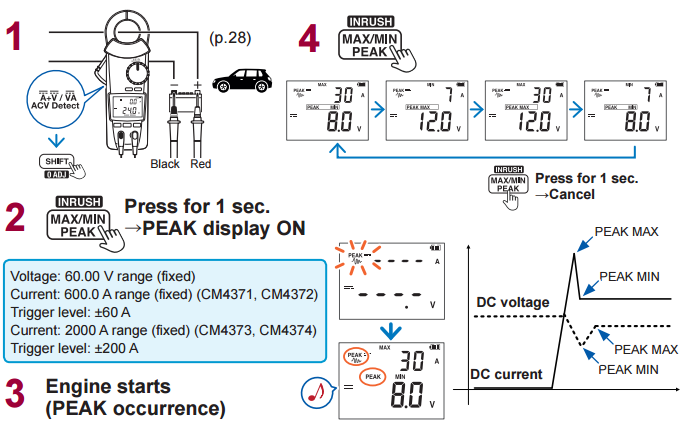

Simultaneous Display of DC Current and DC Voltage: ฟังก์ชันนี้สามารถวัดค่าและแสดงผลค่ากระแสและแรงดันได้ในคราวเดียว

     ขั้นตอนในการใช้งาน (วัดค่าจากแบตเตอรี่รถยนต์)

  1. นำแคลมป์มิเตอร์ไปคล้องสายไฟที่ต่อออกมาจากแบตเตอรี่และนำโพรบไปหนีบบริเวณขั้วบวกและขั้วลบของแบตเตอรี่
  2. หมุน Rotary Switch ไปที่ ACV Detect
  3. กดปุ่ม MAX/MIN ค้างไว้ประมาณ 1 วินาที
  4. Strat เครื่องยนต์
  5. อ่านค่า หากต้องการอ่านค่า MAX หรือค่า MIN ให้กดปุ่ม MAX/MIN เพื่ออ่านค่า

av

ภาพแสดงขั้นตอนการใช้งาน Simultaneous Display of DC Current and DC Voltage

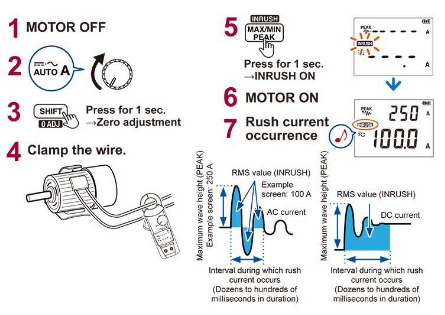

Inrush Measurement Function: เป็นฟังก์ชันที่สามารถวัดค่า Inrush Current ได้ ซึ่ง Inrush Current เป็นกระแสที่ไหลเข้ามามากอย่างรวดเร็วในขณะเครื่องหรืออุปกรณ์เริ่มทำงาน

    ขั้นตอนในการใช้งาน (วัดค่าจากมอเตอร์)

  1. ปิดการทำงานของมอเตอร์
  2. หมุน Rotary Switch ไปที่โหมดการวัดกระแส
  3. กดปุ่ม SHIFT ค้างไว้ประมาณ 1 วินาที เพื่อทำการ Zero adjustment
  4. นำปากแคลมป์ไปคล้องสายไฟ
  5. กดปุ่ม MAX/MIN ค้างไว้จนกว่าจะมีตัวอักษรขึ้นว่า INRUSH ตรงหน้าจอแสดงผล
  6. เปิดการทำงานของมอเตอร์แล้วอ่านค่า

%e0%b8%82%e0%b8%b1%e0%b9%89%e0%b8%99%e0%b8%95%e0%b8%ad%e0%b8%99%e0%b8%81%e0%b8%b2%e0%b8%a3%e0%b8%a7%e0%b8%b1%e0%b8%94-inrush-currentภาพแสดงการใช้งาน Inrush Measurement Function

เป็นอย่างไรครับกับวิธีการใช้งานแคลมป์มิเตอร์ไม่ยากเลยใช่ไม ^^ ฟังก์ชันการใช้งานของแคลมป์มิเตอร์ยังมีอีกมากมาย หากผู้อ่านท่านใดต้องการศึกษาเพิ่มเติมเกี่ยวกับความรู้ทางด้านเทคนิคหรือตัวสินค้าสามารถสอบถามเข้ามาได้เลยครับ ทางทีม EF SOCIETY เรายินดีให้คำปรึกษาผ่านทุกช่องทางการติดต่อครับ

คราวหน้า EF SOCIETY เราจะมีอะไรดีๆ มานำเสนอคอยติดตามกันได้นะครับ สัปดาห์นี้เราขอลาไปก่อน…สวัสดีครับ ^^
