ชุด CT Terminal Block ป้องกันความเสียหาย

0

%e0%b8%8a%e0%b8%b8%e0%b8%94-ct-1

หลักการทั่วไป

ในกรณีที่ต้องการถอด Digital Meter ออกเพื่อทำการสอบเทียบ, ซ่อมหรือเปลี่ยน มีความจำเป็นที่ต้องทำการ Short Circuit ด้าน Secondary ของ CT เสียก่อน (ห้าม Open CT เด็ดขาด) ทั้งนี้เพื่อป้องกันไม่ให้ CT เสียหาย

เพราะเหตุใดถึงห้าม Open CT???

%e0%b8%8a%e0%b8%b8%e0%b8%94-ct-2

  • หาก CT open จะทำให้เกิดความร้อนที่แกนหม้อแปลงเนื่องมาจากไม่มีกระแสสร้างสนามแม่เหล็กต้านกลับกับกระแสทางไพมารี่ (กระแสที่เข้าไปในระบบ)
  • หาก CT open จะทำให้เกิดแรงดันสูงตกคร่อมขดลวดและทำให้ CT ไหม้ได้หรือเกิดการระเบิดเป็นสาเหตุของไฟไหม้ได้ ดังนั้น ก่อนที่จะทำการซ่อมมิเตอร์ทุกครั้ง ควรเช็คให้แน่ใจก่อนว่าทำการ Short Circuit ด้าน Secondary ของ CT เป็นที่เรียบร้อยแล้ว



Terminal Short CT แบบใหม่

CT Terminal Blocks สามารถทำการ Short Circuit ด้าน Secondary ของ CT โดยแค่ทำการเลื่อน sliding short ก็จะเป็นการ Short Circuit ด้าน Secondary ของ CT โดยทันที ดังนั้นจึงสามารถนำมิเตอร์มาสอบเทียบได้โดยไม่ต้องปิดโหลด ทำให้ช่วยลดความยุ่งยากในการ Short Circuit ด้าน Secondary ของ CT และยังเป็นการเพิ่มความปลอดภัยในการใช้งานอีกด้วยคุณสมบัติของ Terminal CT

  • Body ทำด้วยเนื้อวัสดุ polyamind class UL94-V0 เนื่องจากทนอุณหภูมิได้สูง
  • Clamping ทำจากโลหะและมีตัวรองรับสกรูเพื่อป้องกันเกลียวหวาน
  • ต้องมี spring load เพื่อดัน Clamp ป้องกันหากมีการคลายตัวที่จุดเข้าสายลดการอาร์คของจุดต่อสายเพราะอาจทำให้เกิดการช็อตได้
  • ต้องมี Accessories ที่ช่วยในการ short ct ครบถ้วนและง่ายต่อการ short ct
  • Accessories ต้องติดตั้งในส่วนที่ป้องกันไม่ให้มีการทำการ open ct ก่อนที่จะ short ct

Terminal Short CT แบบใหม่

รูปแบบการ short CT แบบเดิมๆ

%e0%b8%8a%e0%b8%b8%e0%b8%94-ct-4

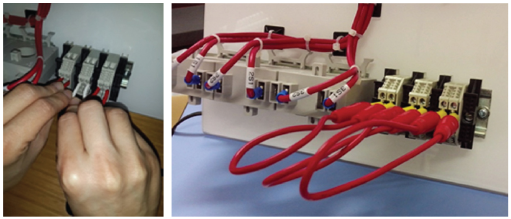

  • ใช้สายในการ Short Circuit ของ CT อาจเกิดอันตรายเนื่องจาก CT อาจจะไม่ Short ถึงนั้น
  • ใช้อุปกรณ์เพิ่มในการ Short Circuit ของ CT เช่น banana jack

มิเตอร์ LOVATO สินค้าคุณภาพจากอิตาลี

Digital Power Meter ดิจิตอลเพาเวอร์มิเตอร์

เป็นมิเตอร์ที่สามารถวัดค่าพื้นฐานทางไฟฟ้าได้ครบทุกค่า เช่น ค่าแรงดันไฟฟ้า, ค่ากระแสไฟฟ้า, ค่ากำลังไฟฟ้า, ค่าพลังงานไฟฟ้า, ค่าฮาร์โมนิก เป็นต้น โดยมักติดตั้งตามตู้ไฟฟ้าหลักหรือตู้ไฟฟ้าย่อย (MDB, DB)

รุ่นยอดนิยม

  • “DMG 210” (รุ่นยึดรางดิน) มิเตอร์รุ่นที่มีพอร์ต RS485 ในตัวเอง
  • “DMG 610” (รุ่นยึดหน้าตู้) มิเตอร์รุ่นที่มีพอร์ต RS485 ในตัวเอง
  • “DMG 800” (รุ่นยึดหน้าตู้) มิเตอร์รุ่นที่สามารถแสดงค่าฮาร์โมนิคแยกลำดับได้ 31 ลำดับ
  • “DMG 900” (รุ่นยึดหน้าตู้) มิเตอร์รุ่นที่มีหน้าจอแบบ touch screen เป็นรุ่น power analyzer (สามารถวัดค่า sag swell และอื่นๆ) ตลอดจนสามารถแสดงค่า ฮาร์โมนิคแยกลำดับได้ 63 ลำดับ

วิดีโอแนะนำ DMG Series DIGITAL MULTIMETER

หากผู้อ่านท่านใดมีข้อสงสัยหรือต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับ Power Meter ของ LOVATO สามารถสอบถามเข้ามาได้เลยนะครับ ^^

คุณสมบัติ

  • สามารถเพิ่ม option module เพื่อเป็นการรองรับการใช้งานในอนาคตได้ เช่น
    • I/O expansion modules พอร์ตขยายอินพุต/เอาต์พุต ใช้รับสัญญาณอินพุตหรือส่งสัญญาณเอาต์พุตของสัญญาณอนาล็อกหรือดิจิตอล
    • Communication modules พอร์ตขยายการเชื่อมต่อสื่อสาร สามารถใช้สื่อสารข้อมูลโดยผ่าน RS485, RS232, USB, Ethernet, Profibus-DP
    • Memory modules พอร์ตขยายหน่วยความจำ สามารถรับได้ถึง 8 Mb
  • มีความแม่นยำตามมาตรฐาน IEC 62053-22 Class 0.5s

วิดีโอแนะนำประเภทของโมดูล (Modules)

Digital Energy/kWh Meter ดิจิตอลกิโลวัตต์ฮาวมิเตอร์

เป็นมิเตอร์ที่ติดตามจุดต่างๆ ที่ต้องการวัดค่าพลังงานไฟฟ้าหรือหน่วยทางไฟฟ้า (kWh) มีทั้งรุ่น 1Phase และ 3 Phase

  • 1Phase:
    • DME D100T1 รองรับกระแสสูงสุด 40A
    • DME D120T1 รองรับกระแสสูงสุด 63A
    • DME D121T1 รองรับกระแสสูงสุด 63A มีพอร์ต RS485 ในตัวเอง
  • 3Phase:
    • DME D310T2 รองรับกระแสสูงสุด 63A
    • DME D320 รองรับ CT/5 มีพอร์ต RS485 ในตัวเอง

Current Transformer (CT) หรือหม้อแปลงกระแส

CT เป็นอุปกรณ์ที่ใช้ประกอบการวัดกระแสไฟฟ้าโดยต่อร่วมกับเครื่องวัดกระแส โดยทำหน้าที่แปลงกระแสไฟฟ้าที่วัดให้เหมาะสมกับพิกัดกระแสไฟฟ้าที่ขดลวดกระแสของเครื่องวัด เช่น 100/5, 500/5 เป็นต้น มีทั้งแบบ

%e0%b8%8a%e0%b8%b8%e0%b8%94-ct-5



  • Solid core แบบร้อยสายปกติ
  • Spilt core แบบถอดประกอบ

โดยมี rate amp ตั้งแต่ 50-4000A



CT Terminal Blocks

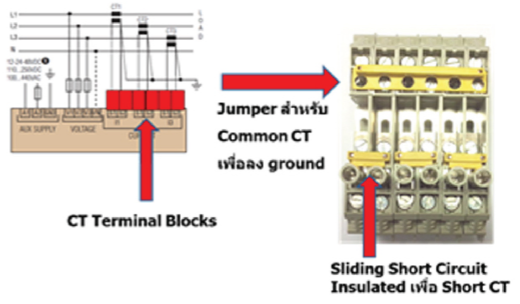

%e0%b8%8a%e0%b8%b8%e0%b8%94-ct-6

  • วัสดุทำจาก Poly amide ไม่ลามไฟตามมาตรฐาน UL94
  • มี Spring Load เพื่อป้องกันการคลายตัวของ screw ทำให้ยึดแน่น ไม่คลายตัวเวลาสั่นสะเทือน
  • Sliding Short Circuit Insulated เพื่อ Short CT
  • Jumper สำหรับ Common CT เพื่อลง ground



ข้อมูลเพิ่มเติมเกี่ยวกับ CT Terminal Blocks

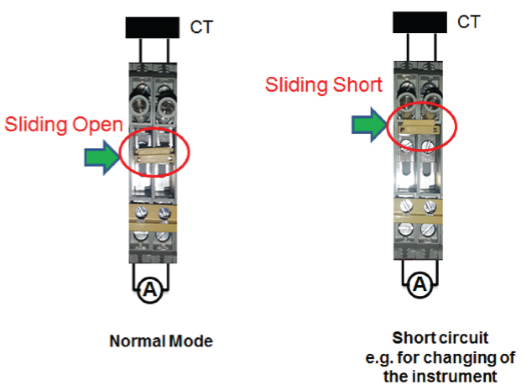

%e0%b8%8a%e0%b8%b8%e0%b8%94-ct-3 1. Sliding short circuit เพื่อช่วยอำนวยความสะดวกในการ short CT

%e0%b8%8a%e0%b8%b8%e0%b8%94-ct-8

2. มี spring load เพื่อดัน clamp ป้องกันการคลายตัวของ screw
