Panel Meter กับการสื่อสารข้อมูล

0

panel-meter

Panel Meter (พาเนลมิเตอร์) หรือมิเตอร์ติดแผงหน้าปัด เป็นเครื่องมือวัดที่ติดตั้งอยู่ที่ตู้คอนโทรลหรือบนแผงควบคุมต่างๆ ทำหน้าที่ในการรับสัญญาณอินพุตจากภายนอกมาแสดงผลในรูปของตัวเลข Digital การใช้งาน Panel Meter สามารถนำไปใช้แสดงผลการนับจำนวน Digital Counter, ความเร็วรอบ RPM, วัดอัตราการไหล Flow, น้ำหนัก Weighing, ความดัน Pressure, ระดับ Level, แรงดันไฟฟ้า Voltage, กระแสไฟฟ้า Current, อุณหภูมิ Temperature และอื่นๆ อีกมากมาย ถือว่าพาเนลมิเตอร์นั้นเป็นอุปกรณ์ที่มีความหลากหลายในการใช้งานเป็นอย่างมาก

ปัจจุบันเป็นยุคของการสื่อสารที่รวดเร็วและไม่ว่าคุณจะอยู่ที่ใดบนโลกเราก็สามารถที่จะติดต่อสื่อสารกันได้ อุปกรณ์อิเล็กทรอกนิกส์ก็เช่นกันเพื่อขยายขีดความสามารถในการใช้งานให้มากยิ่งขึ้นทำให้มีการพัฒนาและออกแบบอุปกรณ์ให้สามารถสื่อสารกันได้แม้จะอยู่ห่างไกลกันก็ตาม

panel-meter-3

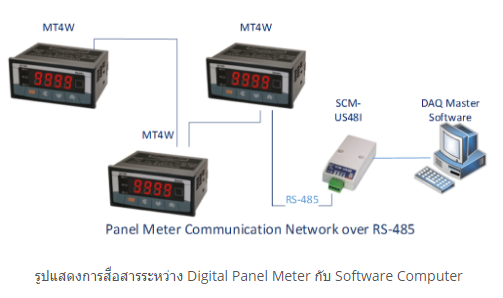

พาเนลมิเตอร์ก็เป็นอุปกรณ์หนึ่งที่ได้ออกแบบมาให้สามารถสื่อสาร รับ-ส่ง ข้อมูลได้ในระยะไกล ผ่านการเชื่อมต่อพอร์ตการสื่อสาร Communication RS-485 ผ่าน Protocal Modbus เพื่อส่งข้อมูลที่วัดได้ ไปเก็บไว้ยังคอมพิวเตอร์ผ่านทางสายสัญญาณสื่อสาร Twisted Pair Cable และใช้ตัว Media Convertor ซึ่งเป็นตัวแปลงระดับสัญญาณ RS-485 เป็น USB เพื่อให้ง่ายต่อการเชื่อมต่อกับ PC การใช้ RS-485 แทนที่จะเป็นการต่อ USB ไปยังมิเตอร์โดยตรงก็เพราะว่า ในกระบวนการผลิตจำเป็นต้องมีการเดินสายสัญญาณที่ไกล โดย RS-485 สามารถรองรับการเดินสายได้ไกลถึง 1km ในการบันทึกข้อมูลหรือควบคุมตัวมิเตอร์ จะอาศัยโปรแกรมคอมพิวเตอร์สำหรับเร็จรูปที่ถูกติดตั้งไว้ที่ตัว Computer ที่ทำหน้าที่เป็นเครื่อง Server

panel-meter-1

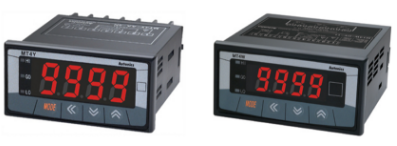

ซึ่งในหลายๆ แบรนด์ทีมีขายในท้องตลาดได้มีการผลิตพาเนลมิเตอร์ให้สามารถเชื่อมต่อข้อมูลได้ และหนึ่งในแบรนด์ที่น่าสนใจนั้นคือ AUTONICS ซึ่งพาเนลมิเตอร์ของ AUTONICS ถือว่ามีความสามารถและมีคุณภาพในระดับต้นๆ เลยทีเดียวและรุ่นที่น่าสนใจก็มีด้วยกันหลายรุ่น เช่น MT4Y/MT4W Series

วิดีโอเปิดกล่องพาเนลมิเตอร์ รุ่น MT4Y ของ AUTONICS

ซึ่งทั้ง 2 รุ่นนี้สามารถเชื่อมต่อข้อมูลผ่าน RS485 ได้ไกลถึง 1km นอกจากนั้นยังมีคุณสมบัติอื่นๆ อีก เช่น

  • มี Input แบบ DC voltage, DC current, AC voltage, AC current
  • มี Output ให้เลือกมากมาย เช่น RS485 communication output, Low speed serial output, transmission (DC4-20mA) output, BCD dynamic output, NPN/PNP open collector output, relay output
  • มีช่วงแสดงผลที่กว้างตั้งแต่ -1999 ถึง 9999
  • สามารถตั้งลิมิตสูงสุดและต่ำสุดของค่าการแสดงผลได้
  • สามารถวัดความถี่ของไฟ AC ได้ในช่วง 0.1 ถึง 9999Hz
  • มีฟังก์ชันการใช้งานที่หลากหลายทำให้เอื้อต่อการใช้งานมากยิ่งขึ้น ขยายขีดความสามารถในการทำงานมากขึ้น ตัวอย่างฟังก์ชัน เช่น Monitoring peak display value function, display cycle delay function, zero adjustment function, high display correction function, transmission (DC4-20mA) output scale function

วิดีโอเปิดกล่องพาเนลมิเตอร์ รุ่น MT4W ของ AUTONICS

เป็นอย่างไรบ้างครับ หากผู้อ่านท่านใดมีข้อสงสัยเพิ่มเติมเกี่ยวกับ Panel Meter นี้ สามารถสอบถามเข้ามาได้เลยนะครับ ทางเรายินดีให้คำปรึกษาครับผม ครั้งหน้าเราจะมีอะไรดีๆ มาฝากคอยติดตามกันนะครับ วันนี้สวัสดีครับ ^^
