หลายหลากข้อสงสัยเกี่ยวกับ “อุปกรณ์ปลดวงจรไฟฟ้า”

0



สวัสดีเพื่อนๆแฟนคลับนิตยสารเพื่อนวิศวกรทุกคนค่ะ ในคอลัมน์นี้เราขอนำเสนอประเด็นคำถามที่เกี่ยวกับ Switch Gear ที่เพื่อนๆมักถามกันบ่อยๆ เช่น คำว่า Load Break Switch , Disconnector, Switch Disconnector แต่ละอันชื่อคล้ายๆกัน แต่มันมีความหมายที่ต่างกัน



อุปกรณ์ไฟฟ้าที่ทำหน้าที่ในการปลดวงจร แบ่งเป็น 2 ประเภทหลักๆได้แก่

1.อุปกรณ์ปลดวงจร

คือ อุปกรณ์ที่ทำหน้าที่ปลดตัวนำออกจากวงจรไฟฟ้าได้ทุกขณะที่ต้องการ  แบ่งเป็น

–  Load Break Switch หรือ Switch Disconnector (สวิตช์สําหรับตัดโหลด)  คือ  สวิตช์ที่ปลดวงจรได้ขณะทีโหลด โดยที่ตัวสวิตซ์ไม่เสียหาย

–  Isolating Switch หรือ Disconnector  (สวิตซ์แยกวงจร) คือ  สวิตช์ที่ปลดวงจรได้เฉพาะขณะที่ไม่มีโหลด

2 เครื่องป้องกันกระแสเกิน

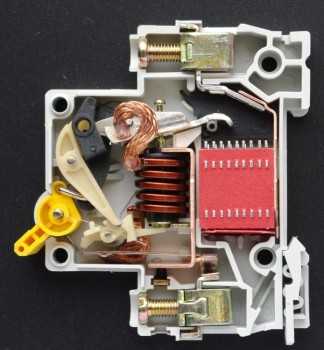

คือ อุปกรณ์ที่ทำหน้าที่ป้องกันกระแสเกินจากภาวะ overload และ short circuit โดยอุปกรณ์ป้องกันกระแสเกินได้แก่  เซอร์กิตเบรกเกอร์ (circuit breaker)   หรือ ฟิวส์(fuse)

เชื่อว่าเพื่อนๆหลายคนคงเคยสังเกตที่ Nameplate หรือ SPEC ของอุปกรณ์จำพวก circuit breaker  หรืออุปกรณ์ปลดวงจรบางประเภท จะเห็นว่ามีระบุค่า ICU…..  ICS….. ICW…..  ICM…..  มันคืออะไร????    ในคอลัมน์นี้เรามีคำตอบค่ะ

Icw (Rated short-time withstand current)

หมายถึง ค่าที่อุปกรณ์จะทนค่ากระแสลัดวงจรได้โดยที่อุปกรณ์ไม่เสียหาย เพื่อให้สามารถทำการปลดวงจรเป็นลำดับขั้น (discrimination) ในระบบ โดย circuit breaker  ตัวที่อยู่ใกล้กระแสลัดวงจรที่สุดควรปลดวงจรก่อน

ข้อสังเกต

-circuit breaker จะมีค่า ICW ค่อนข้างต่ำ เนื่องจากเป็นอุปกรณ์ protection ดังนั้นเมื่อเกิดการลัดวงจรก็จะต้องทำหน้าที่ในการตัดวงจร

– Load break switch จะมีค่า ICW สูงกว่า circuit breaker เนื่องจากต้องทนกระแสลัดวงจรให้ผ่านตัวมันได้โดยที่ไม่เสียหายเพื่อให้ circuit breaker ตัวที่อยู่ใกล้สุดทำการตัดวงจร

ตัวอย่าง เช่น  ถ้าเกิดกระแสลัดวงจรที่จุด2 ก็จะให้ breaker B ตัดวงจรแต่!!!ถ้าเกิดกระแสลัดวงจรที่จุด1 ก็จะให้ breaker A ตัดวงจร ตามรูปที่4 ดังนั้น ATS ต้องสามารถทนกระแสลัดวงจรให้ผ่านตัวมันได้โดยที่ไม่เสียหาย แสดงว่า ถ้าอุปกรณ์ยิ่งมี ICW สูงก็ยิ่งดีค่ะ

Icu (Rated short-circuit breaking capacity)

หมายถึง ค่ากระแสลัดวงจรสูงสุดที่ CB สามารถป้องกันหรือตัดวงจรได้สำเร็จ 2 ครั้งติดกัน โดยCB ไม่เสียหาย ปกติจะมีหน่วยเป็น KA r.m.s.



Ics (Rated service short short-circuit breaking capacity)

หมายถึง  ค่ากระแสลัดวงจรสูงสุดที่ circuit breaker  สามารถป้องกันหรือตัดวงจรได้สำเร็จ 3 ครั้งติดกัน โดย circuit breaker  ไม่เสียหาย โดยจะระบุเป็นเปอร์เซ็นต์ของค่า Icu เช่น 25 , 50 , 75 และ 100% อุปกรณ์ที่ดีควรจะมีค่า ICU=ICS

ข้อสังเกต

-Load break switch จะไม่มี ICU เนื่องจากไม่ใช่อุปกรณ์ที่ทำหน้าที่ protection

ตัวอย่าง เช่น   circuit breaker  ตัวหนึ่งระบุค่า Ics = 0.5 Icu หมายความว่าเมื่อเบรคเกอร์ปลดวงจรหลังจากเกิดการลัดวงจรครั้งแรกแล้ว circuit breaker  ตัวนั้นจะสามารถทนกระแสลัดวงจร ในครั้งถัดไปได้เท่ากับ 50% ของ Icu ได้ 3 ครั้งโดยไม่เสียหาย



Icm (Rated making capacity)

หมายถึง พิกัดการทนกระแสลัดวงจรสูงสุดที่เป็น peak current ที่เบรคเกอร์ สามารถทนได้ และทำการปลดวงจรแบบทันทีทันใดโดยไม่มีการหน่วงเวลาที่แรงดันพิกัด ภายใต้เงื่อนไขที่กำหนดในระบบไฟฟ้ากระแสสลับ ค่ากระแส peak มีความสัมพันธ์กับค่า Icu ด้วยตัวคูณ

(k factor) ซึ่งต่างกันไปตามค่า power factor ของกระแสลัดวงจร ดังนี้

– (Icu) มากกว่า 6KA ถึง 10KA -> (power factor) = 0.5 -> (Icm) = 1.7xIcu

– (Icu) มากกว่า 10KA ถึง 20KA -> (power factor) = 0.3 -> (Icm) = 2xIcu

– (Icu) มากกว่า 20KA ถึง 50KA -> (power factor) = 0.25 -> (Icm) = 2.1xIcu

– (Icu) มากกว่า 50KA -> (power factor) =0.2 -> (Icm) = 2.2xIcu



จากข้างต้น หวังว่าเพื่อนๆคงจะได้รับเกร็ดความรู้เกี่ยวกับ “อุปกรณ์ปลดวงจรไฟฟ้า” กันนะคะ แล้วพบกันใหม่ค่ะ
