Angle seat valves (Air Operated Valves)
สวัสดีครับ ท่านผู้อ่านทุกท่าน พบกับทีมงาน EF MAGAZINE อีกครั้งหนึ่งนะครับ ในฉบับนี้ ทางทีมงาน EF MAGAZINE ขอนำเสนอ โซลินอยด์วาล์ว 2/2 ทาง อีกประเภทหนึ่งของยี่ห้อ ODE ซึ่งความแตกต่างอยู่ตรงที่ โซลินอยด์วาล์วแบบนี้ ต้องใช้ แรงดันลมเป็นตัวเปิด-ปิดวาล์ว (Air Operated Valves) เราขอเรียก โซลินอยด์วาล์ว แบบนี้ ว่า Angle seat valves

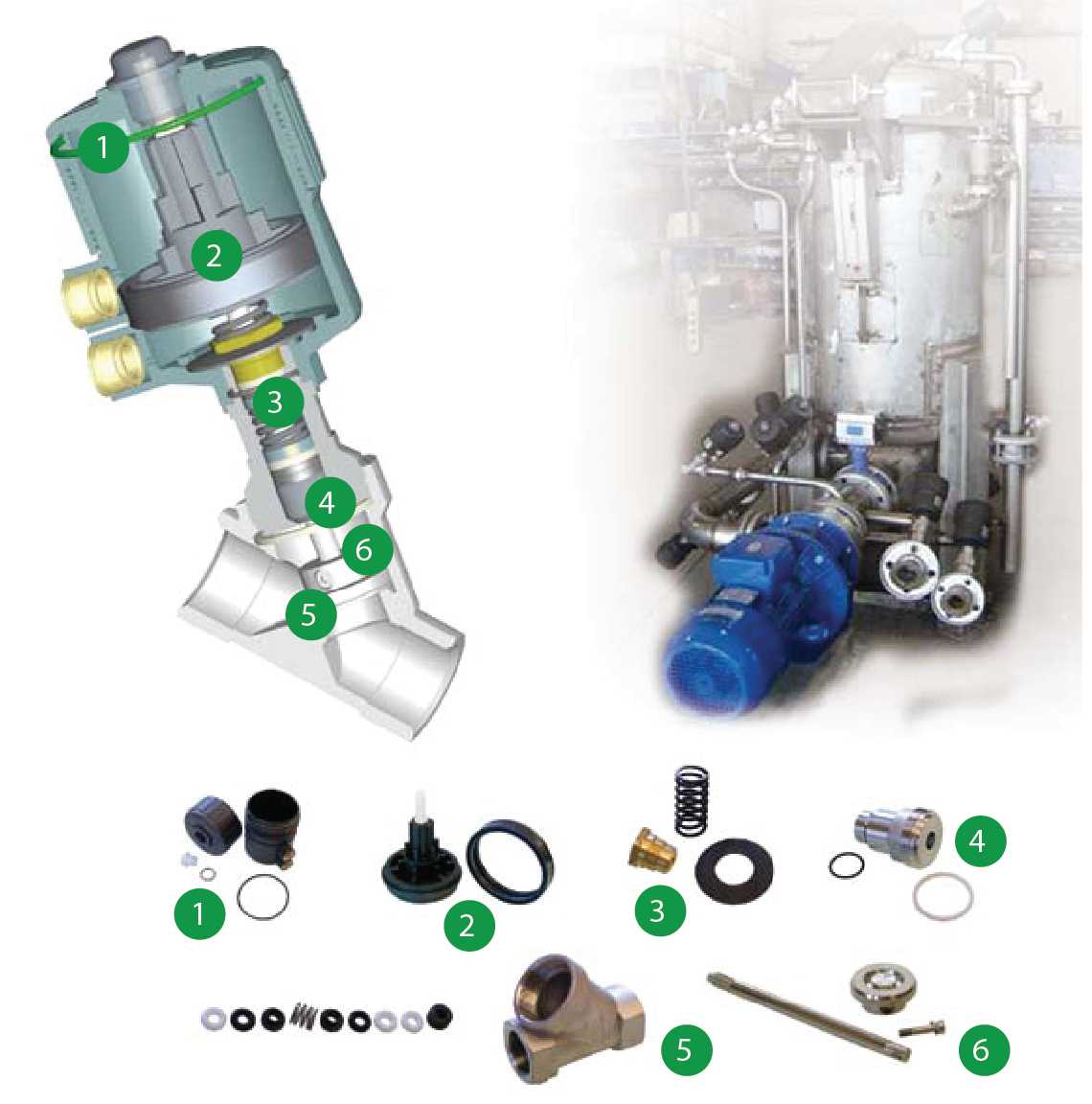

คุณสมบัติพิเศษ ของ Angle seat valves คือ สามารถใช้งานกับของไหล เช่น ไอน้ำ ที่มีอุณหภูมิสูงถึง 180 องศาเซลเซียส และใช้งานกับของไหลที่มีความหนืดสูงถึง 600 cSt ทั้งยังสามารถใช้งานกับของไหลที่มีการกัดกร่อนสูงเพราะวัสดุทำจาก สแตนเลส สตีล และ เทฟลอน การใช้งาน Angle seat valves สามารถป้องกันการเกิดค้อนน้ำ (Water Hammer) ในระบบท่อได้ ด้านบนตัววาล์วมีอุปกรณ์บอกสถานการณ์ทำงานของวาล์วว่า อยู่ในสถานะเปิด หรือ ปิด สามารถติดตั้งได้ทุกทิศทาง และง่ายต่อการบำรุงรักษา มีอายุการใช้งานยาวนานเมื่อเทียบกับวาล์วแบบอื่นๆ
ก่อนการเลือกใช้งาน เรามาทำความรู้จักเบื้องต้น กับ Angle seat valves กันก่อนดีกว่านะครับ
Angle seat valves นั้นเป็น วาล์ว แบบ 2/2 ทาง คือ มีทางเข้า กับ ทางออก รวมเป็น 2 ทาง และมี 2 สถานะการทำงาน คือ เปิด และ ปิด และที่สำคัญที่สุด การที่จะทำให้วาล์วทำงานได้ ต้องใช้แรงดันลม เป็นตัว เปิด-ปิด วาล์ว ขนาดแรงดันลมที่ใช้ขึ้นอยู่กับบริษัทผู้ผลิตวาล์วแต่ละรายระบุไว้ ของยี่ห้อ ODE ต้องใช้แรงดันลม 4-10 บาร์ ครับ
ฉะนั้น จุดที่ต้องคำนึงถึงเบื้องต้น ก่อนการเลือกใช้วาล์วชนิดนี้ คือ ในจุดที่ต้องการจะติดตั้งวาล์ว จะต้องมีแหล่งจ่ายลมก่อน เมื่อมีแหล่งจ่ายลมแล้ว ก็จะต้องมีวาล์วผู้ช่วย (Pilot Valve) ทำหน้าที่ เปิด-ปิด ลมเข้าตัว Angle seat valves ด้วยนะครับ ขอแนะนำให้ใช้ โซลินอยด์ วาล์ว ชนิด 3/2 ทาง ขนาด ¼ นิ้ว ของยี่ห้อ ODE เพิ่มอีกตัวนะครับ มีคอยล์ ให้เลือกใช้ทั้ง ไฟกระแสสลับ(110,220VAC) และไฟกระแสตรง(12,24VDC) ครับ
การใช้งานโดยทั่วไปนิยมใช้งาน Angle seat valves แบบปกติปิด หากต้องการเปลี่ยนสถานะการทำงานเป็น ปกติเปิด ทางผู้ใช้งานสามารถเปลี่ยนลักษณะการทำงานของวาล์ว จาก ปกติปิด เป็น ปกติเปิด ได้ง่ายๆ ด้วยตัวท่านเอง โดยมีวิธีการดังนี้

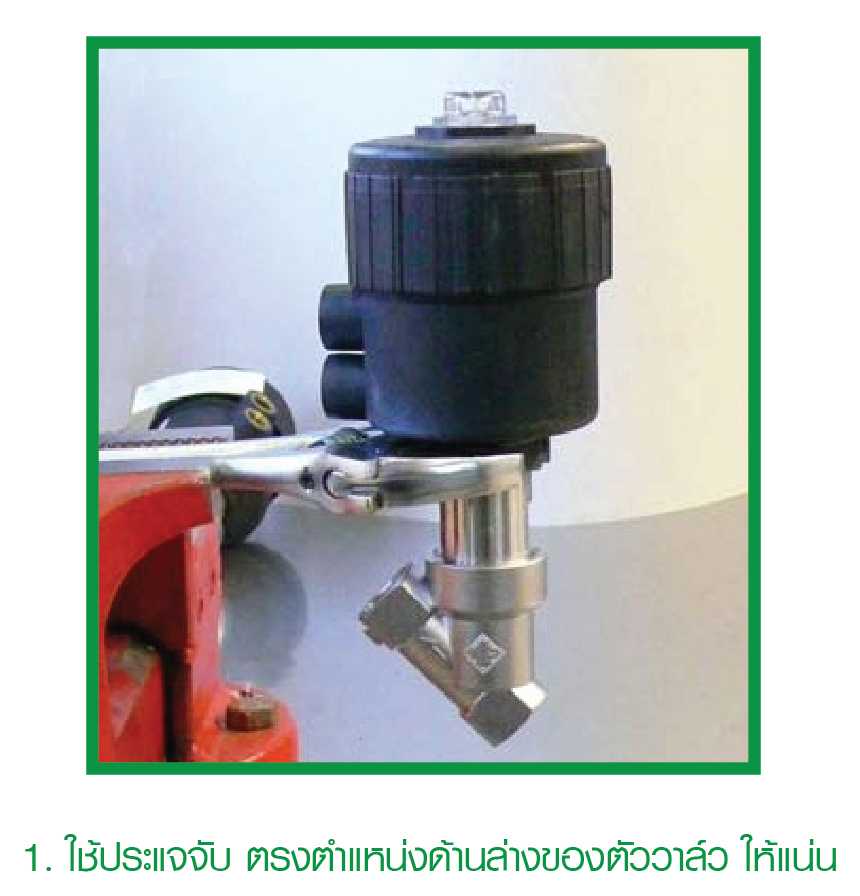

1. ใช้ประแจจับ ตรงตำแหน่งด้านล่างของตัววาล์ว ให้แน่น ตามรูป

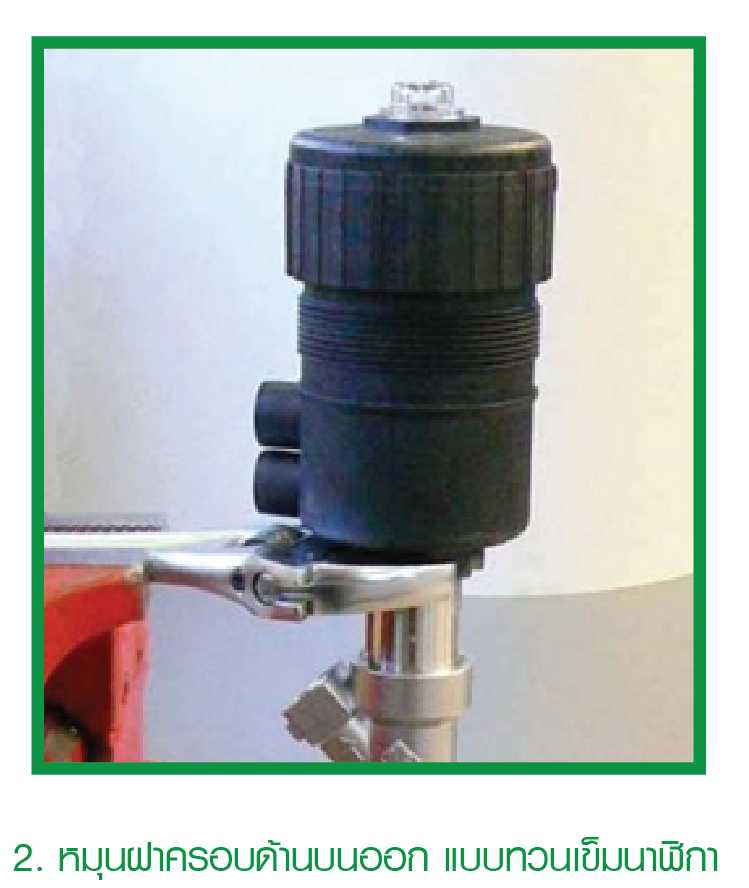

2. หมุนฝาครอบด้านบนออก แบบทวนเข็มนาฬิกา ตามรูป

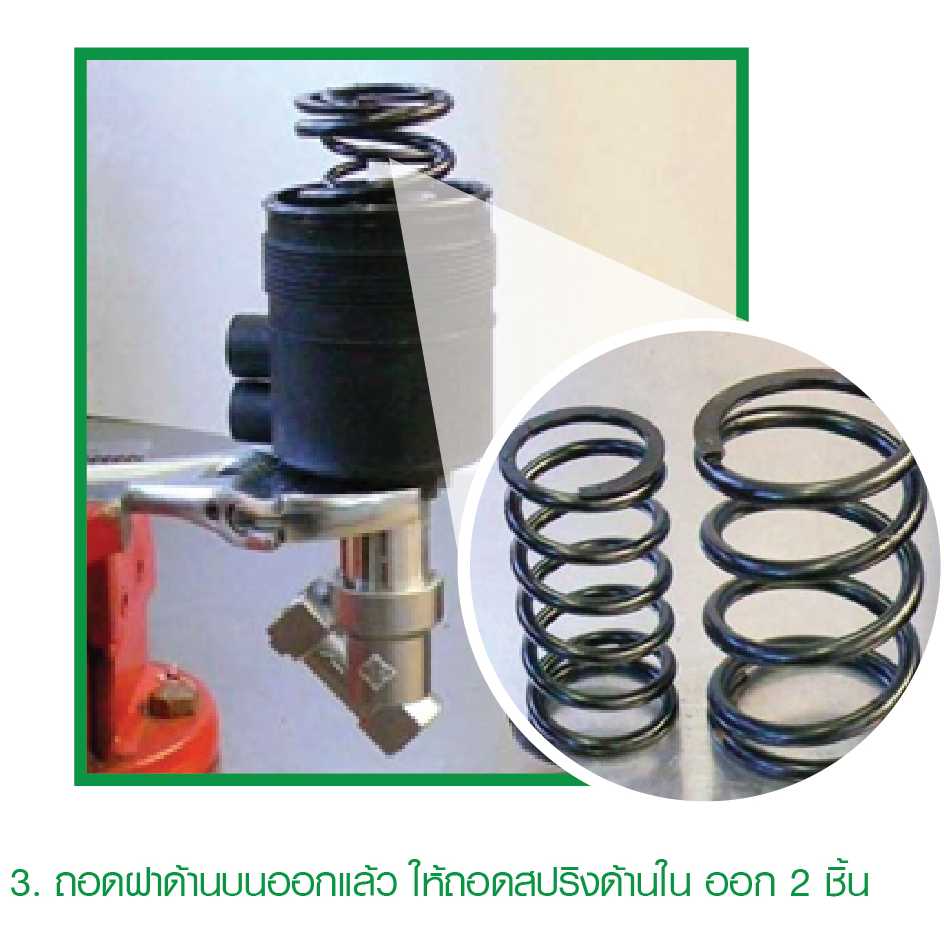

3. ถอดฝาด้านบนออกแล้ว ให้ถอดสปริงด้านใน ออก 2 ชิ้น ตามรูป

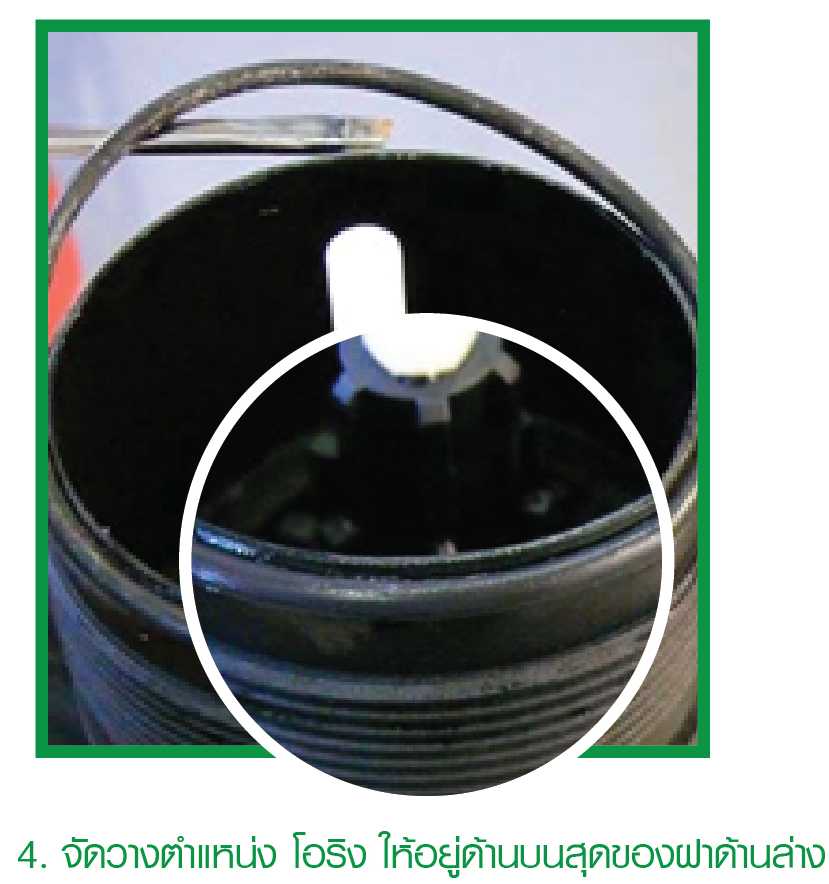

4. จัดว่างตำแหน่ง โอริง ให้อยู่ด้านบนสุดของฝาด้านล่าง ตามรูป

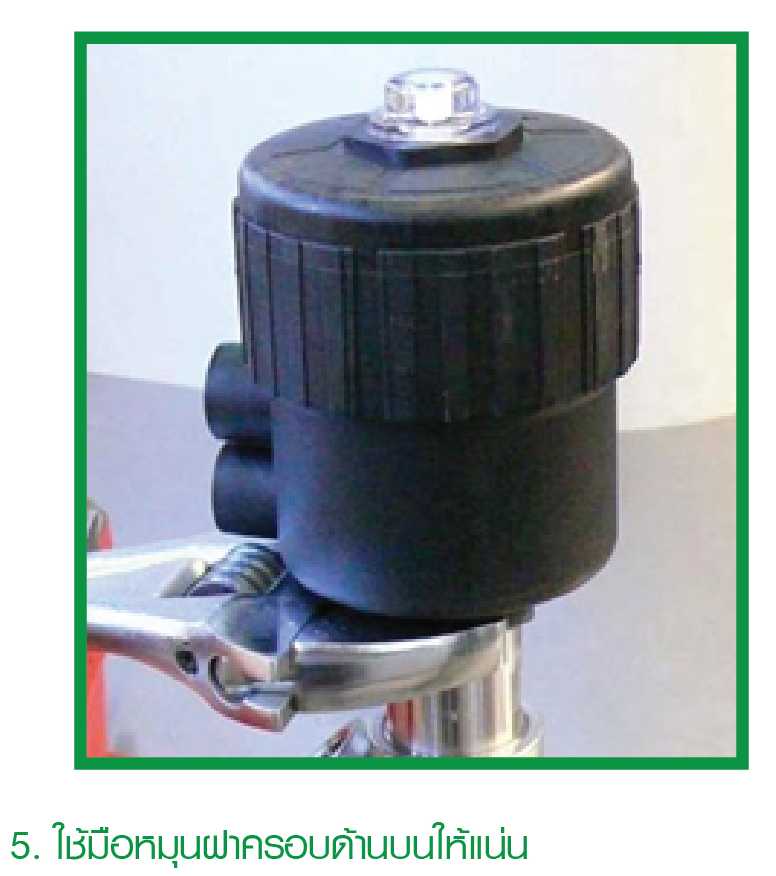

5. ใช้มือหมุนฝาครอบด้านบนให้แน่น

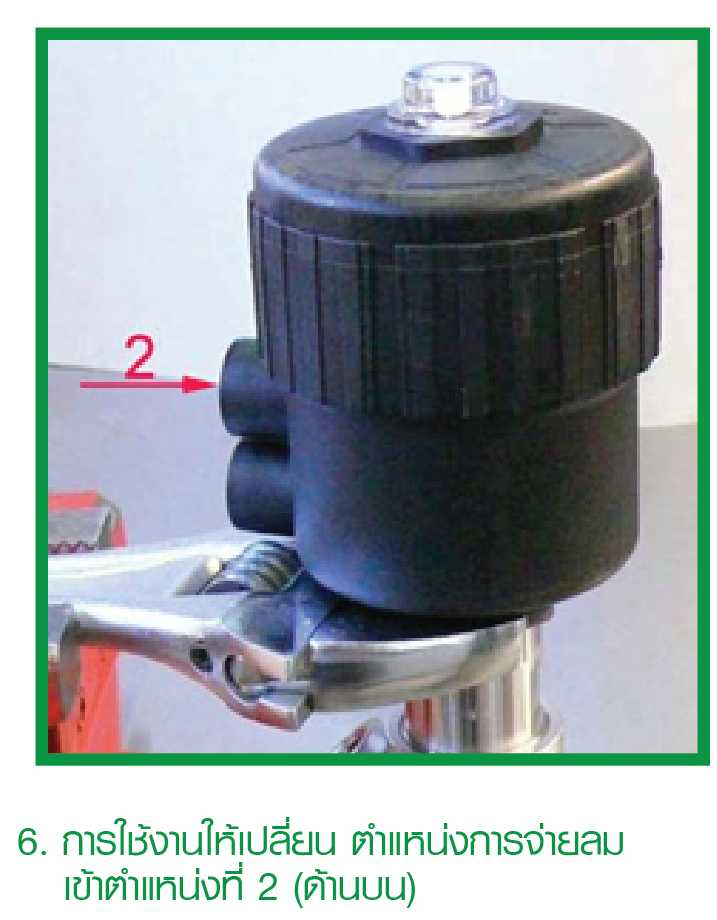

6. การใช้งานให้เปลี่ยน ตำแหน่งการจ่ายลม เข้าตำแหน่งที่ 2 (ด้านบน)









ง่ายๆ เพียงแค่นี้ เราก็สามารถเปลี่ยนสถานะ การทำงานของ Angle seat valves จากการ
