ประกอบตู้ Energy meter

0

          สวัสดีค่ะชาวเพื่อนวิศวกรทุกท่าน จาก EF หลายฉบับที่ผ่านมา ทางเราได้พูดถึงการนำกล่องพลาสติกแบรนด์ Hensel มาประกอบเป็นตู้ Control ไฟฟ้า แบบหลากหลาย Application แล้ว ตั้งแต่

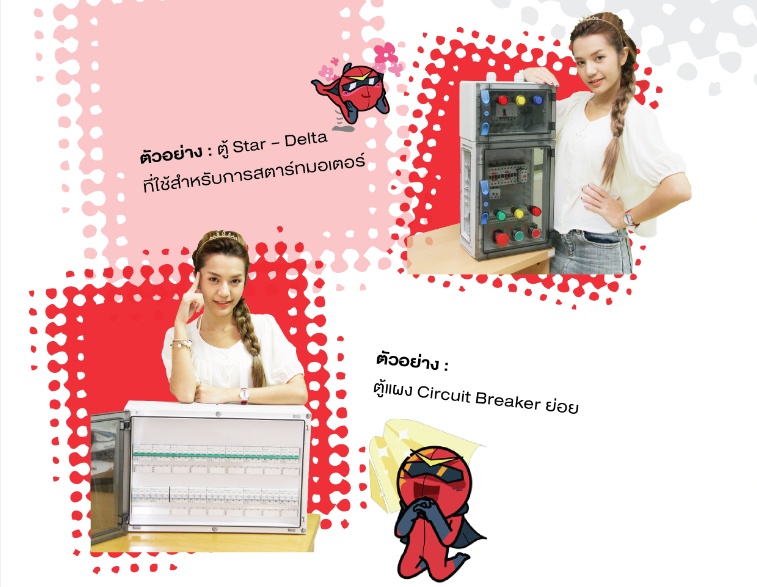

  •  ตู้ Star – Delta ที่ใช้สำหรับการสตาร์ทมอเตอร์

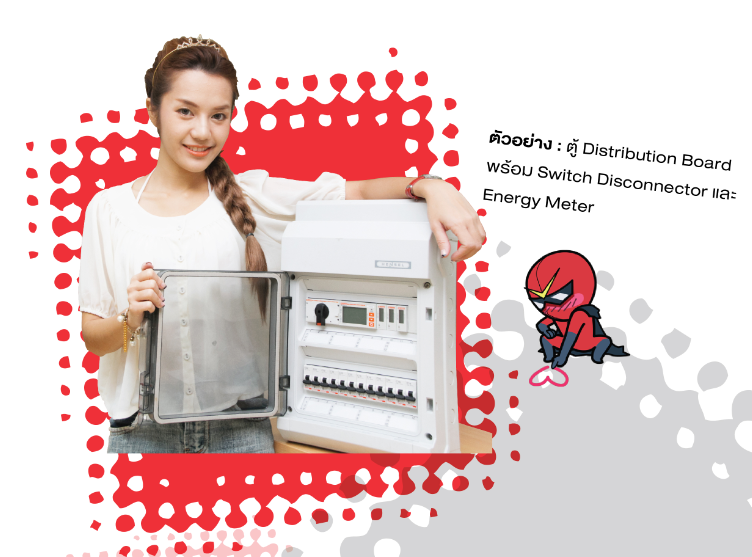

  •  ตู้ Distribution Board ไว้สำหรับใส่ฟิวส์ Switch Disconnector และ Energy Meter

ทำไมเราถึงชอบกล่อง Hensel??? สาเหตุมีหลากหลายด้วยกันครับ เช่น คุณภาพที่ดี Ipที่สูง(IP 65) กล่องสามารถทนแสง UV ได้ดี ไม่บุบง่ายอย่างตู้เหล็กและทนทานต่อแรงกระแทก แต่คุณสมบัติที่ดีที่สุดนั้นก็คือ คุณสมบัติที่ช่างหรือวิศวกรธรรมดานั้นสามารถประกอบตู้ขึ้นมาเองได้อย่างง่ายดาย (ถึงแม้อาจจะทำ Wiring ได้ไม่สวยหรือโปรเท่าโรงงานทำตู้ก้อเถอะ! แต่มันตอบโจทย์ให้กับวิศวกรสมัยใหม่แบบเราได้นะ)


เพื่อนวิศวกรฉบับนี้ดิฉันจะนำเอาเจ้ากล่องแบรนด์ Hensel รุ่น Enystar มาต่อเป็นตู้ Energy Meter เพื่อใช้ในการคิดบิลลิ่งค่าไฟ ตู้มิเตอร์เหล่านี้ส่วนใหญ่แล้วจะใช้ในหอพัก ออฟฟิศให้เช่า หรือห้างสรรพสินค้าต่างๆ เพื่อตรวจวัดและเก็บข้อมูลค่าใช้จ่ายไฟฟ้าสำหรับใช้ในการประเมินผลเก็บค่าไฟฟ้ากับผู้เช่า แล้วทำไมเราถึงเลือกกล่อง Hensel รุ่น Enystar หรอคะ? ก็เพราะว่าเจ้ากล่องนี้ได้ออกแบบเป็นแบบ Lego แยกส่วนเป็นชิ้นเล็กๆ ที่เอามาประกอบเข้าด้วยกันเป็นกล่องใหญ่ แต่ก็ยังสามารถที่จะรักษาระดับ IP กันฝุ่นกันน้ำได้ถึง IP 65 คือกันฝุ่น 100% และกันน้ำฝนได้ และยังทนต่อ UV สามารถนำไปใช้ติดที่ด้านนอกอาคารได้อีกด้วย ทีนี้ Energy Meterที่ดิฉันจะต่อนี้จะใช้แบบ Single phase Direct 63 A ที่สามารถส่งสัญญาณเอาท์พุทที่เป็น Pulse ออกจากตัวมันได้ เราจะนำ Pulse Output นี้ไปแปลงเป็นสัญญาณ RS485 เพื่อส่งข้อมูลเข้าไปยังคอมพิวเตอร์เพื่อที่จะให้ซอฟต์แวร์ประเมินผลคิดเป็นค่าไฟกันนะคะ

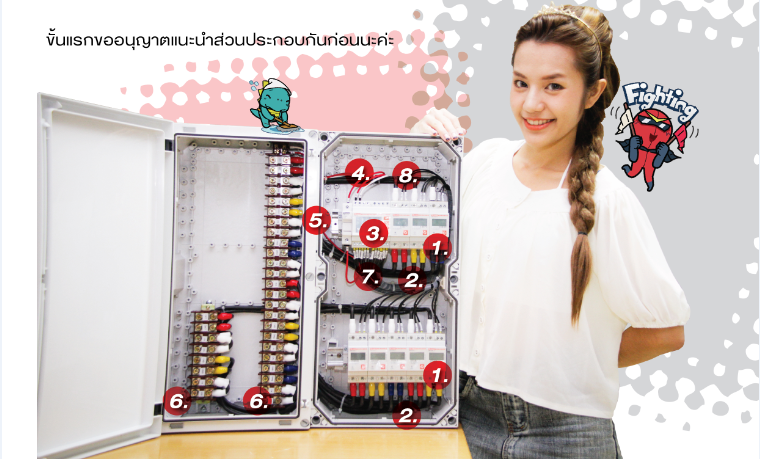

1. Energy Meter :ดิฉันเลือกที่จะใช้ Energy Meter รุ่น DMED120T1 Energy Meter Single Phase Direct 63A สำหรับวัดค่า kWhrจากแบรนด์ Lovato ที่ผลิตจากประเทศอิตาลี มีคุณภาพดี สีขาวและส้มสวยงาม ตามสเป็ค

2. นำสายไฟต่อ Direct ตรงเข้า Energy Meter ได้เลย แต่อ๊ะ! ต้องไม่เกิน 36A นะคะ

3. Data Concentrator : อุปกรณ์ตัวนี้มีหน้าที่รับสัญญาณ Pulse จากมิเตอร์หลายๆ ตัว แล้วเปลี่ยนสัญญาณเป็น RS485

4. สายส่งสัญญาณ RS 485 ไปยัง Converter เพื่อส่งข้อมูลเข้า Computer ให้ซอฟต์แวร์นำไปประมวลผล

5. Fuse Holders สำหรับส่วนใส่ Fuse เป็น Protection ป้องกันไฟฟ้ารั่ว ใช้ Fuse ย่อมตัดเร็วกว่า Circuit Breaker แน่นอน

6. แผงสำหรับการรอจ่ายไฟเข้า

7. ต่อ Pulse Output เข้าตรงนี้กันเลย

8. อย่าลืมต่อ Neutron กันนะคะ

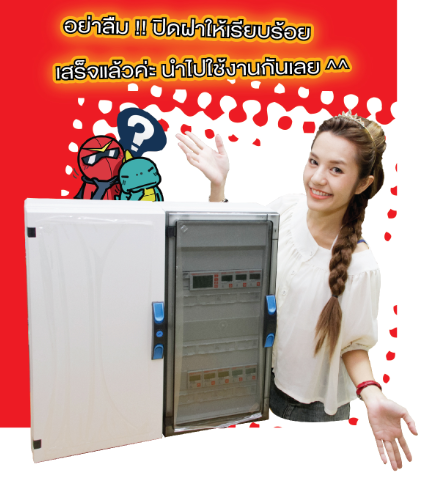

          เห็นไหมละคะว่าการเลือกใช้กล่อง Hensel สามารถประกอบตู้ได้เองอย่างง่ายดาย แม้แต่ดิฉันเองก็ทำเองกะมือจริงๆ น๊า ถ้าสนใจลองติดต่อตัวแทนจำหน่ายดูได้นะคะ ทางเค้ารับประกอบตู้เหล่านี้ให้ด้วยถ้าท่านไม่อยากประกอบเอง ที่ บริษัท คอมโพแม็ก จำกัด เบอร์โทร 02-10-50-555 ค่ะ 🙂
