ตู้คอนโทรล สำหรับปั๊มน้ำ ประกอบเอง แบบไม่ง้อโรงทำตู้

13

อุปกรณ์ ตู้คอนโทรลปั๊มน้ำ



สวัสดีค่ะ เพื่อนๆชาว EF Magazine ก่อนอื่นต้องขอแสดงความเสียใจกับเหตุการณ์น้ำท่วมที่เกิดขึ้นกับสมาชิกเพื่อนวิศวกรหลายๆ ท่านด้วยนะคะ ซึ่งทางบริษัท คอมโพแม็ก ได้จัดแคมเปญเพื่อช่วยเหลือเพื่อนๆ ที่ประสบภัยเหตุการณ์น้ำท่วมครั้งนี้ด้วย ถ้าหากท่านใดสนใจก็สามารถติดต่อที่บริษัท คอมโพแม็ก ได้นะคะ ในฉบับนี้ หลายๆคอลัมน์ก็คงหนีไม่พ้นบทความที่เกี่ยวกับเหตุการณ์น้ำท่วม สำหรับคอลัมน์นี้ก็คงต้องขออินเทรนด์เรื่องน้ำท่วมกับเค้าบ้างเช่นกัน

จากเหตุการณ์น้ำท่วมที่ผ่านมา หลายๆที่คงประสบปัญหาเรื่องตู้ไฟ ตู้คอนโทรลต่างๆ ซึ่งถ้าจะนำตู้ไฟที่ถูกน้ำท่วมมาใช้งานต่อ เกรงว่าจะไม่ปลอดภัยต่อการใช้งาน ดังนั้นก็คงจะหนีไม่พ้นที่จะต้องสั่งทำตู้ใหม่ ซึ่งคงใช้เวลาในการสั่งทำมากพอสมควร เพราะช่วงเวลานี้ โรงทำตู้หลายๆ ที่คงจะมีงานล้นมือ หรือแม้แต่โรงทำตู้บางที่ก็อาจจะเป็นผู้ประสบภัยเช่นกัน หลายๆ ท่านอาจมีความจำเป็นที่จะต้องใช้งานด่วน ไม่สามารถรอทางโรงทำตู้ประกอบให้ได้ ทางทีมงานนิตยสารเพื่อนวิศวกรจึงได้หาโซลูชั่นดีๆ เกี่ยวกับตู้คอนโทรลปั๊มน้ำมานำเสนอเพื่อนๆ เพื่อเป็นตัวเลือกในการใช้งานค่ะ ซึ่งโซลูชั่นดีๆที่ว่านี้ก็คือ “ตู้คอนโทรลปั๊มน้ำประกอบเอง แบบไม่ง้อโรงทำตู้” เรามาดูกันดีกว่าว่าถ้าเราจะประกอบตู้คอนโทรลปั๊มน้ำเอง จะต้องใช้อุปกรณ์อะไรบ้าง



อุปกรณ์ กล่อง ตู้คอนโทรลปั๊มน้ำ
Plastic Enclosure from Hensel Available for Sales at Factomart.com. Click on the image to shop online.

–  อย่างแรกที่เราจะต้องเตรียมคือ ตู้สำหรับติดตั้งอุปกรณ์ ซึ่งตู้ที่เรานำเสนอนี้เป็นตู้จากประเทศเยอรมัน ยี่ห้อ HENSEL วัสดุทำจากเทอร์โมพลาสติกเกรดดี สามารถใช้งาน Outdoor ได้ เพราะมีระดับการป้องกันสูงถึง IP65

อุปกรณ์ ตู้คอนโทรลปั๊มน้ำ

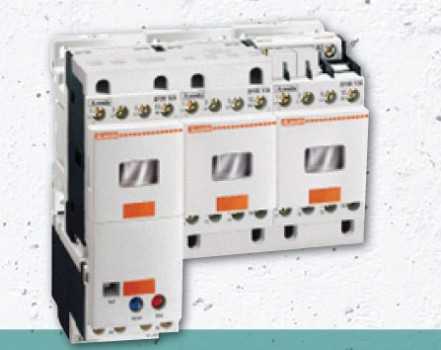

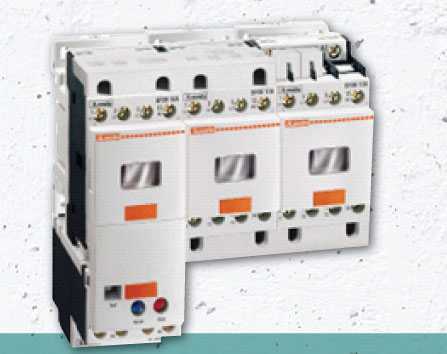

– อุปกรณ์อย่างที่สองที่ขาดไม่ได้ก็คือ ชุดสตาร์ทมอเตอร์นั่นเอง ซึ่งเป็นของยี่ห้อ LOVATO จากประเทศอิตาลี โดยจะมีทั้งชุดสตาร์-เดลต้า แบบที่มีและไม่มีโอเวอร์โหลดรีเลย์ หรือจะใช้เป็นชุดสตาร์-เดลต้า แบบที่มี motor protection circuit breaker ก็ได้เช่นกัน

You can read about Magnetic Contactor Selection via



อุปกรณ์ ตู้คอนโทรลปั๊มน้ำ



–  อุปกรณ์อีกส่วนก็คือ ชุดควบคุม ซึ่งประกอบไปด้วย Push button switch, Pilot lamp, selector switch โดยจะใช้ในการสั่ง Start และ Stop มอเตอร์



อุปกรณ์ ตู้คอนโทรลปั๊มน้ำ

– อุปกรณ์อีกตัวที่จำเป็นจะต้องมีก็คือฟิวส์และฐานฟิวส์ ซึ่งมีไว้ป้องกันวงจรควบคุม



จากอุปกรณ์ที่กล่าวมาทั้งหมด ทุกๆท่านก็คงจะรู้จักกันดีอยู่แล้วว่าคืออุปกรณ์อะไรบ้าง ทีนี้

เรามาดู Single line ของวงจรกันบ้างดีกว่า

วงจร ตู้คอนโทรลปั๊มน้ำ



เห็นมั้ยล่ะคะว่า ตู้คอนโทรลปั้มน้ำไม่ได้ยากอย่างที่คิด ใครๆก็สามารถทำเองได้ เพียงแค่เรารู้ว่าต้องใช้อุปกรณ์อะไรบ้าง และมีแบบวงจรเท่านั้นเอง คุณก็สามารถประกอบตู้ได้แล้ว หรือหากท่านใดไม่อยากเสียเวลามาประกอบเอง
