การเลือกใช้ อุปกรณ์วัดระดับของแข็งอย่างไรให้เหมาะสม ตอนที่ 3
Tilt Switch Level
ทำไม Level Switch ชำรุดเร็วเกินไป?
•สาเหตุส่วนใหญ่มาจากวัตถุดิบที่แข็งเกินไป เช่น หิน ชิ้นไม้ ทราย หรือถ่านหิน
•ติดตั้งไม่ถูกต้อง
ในบทความนี้ผมจะนำเสนออุปกรณ์วัดระดับของแข็งแบบ Tilt Switch Level ที่มีความเหมาะสมกับการกับวัตถุดิบกลุ่มนี้รวมทั้งวิธีการติดตั้งที่ถูกต้องกันครับ



หลักการทำงาน
Tilt Switch Level อาศัยหลักการทำงานของการเปลี่ยนตำแหน่งตามองศาของ level switch เป็นผลทำให้มีการส่งสัญญาณเอาท์พุทเปลี่ยนบอกสภาวะการทำงาน

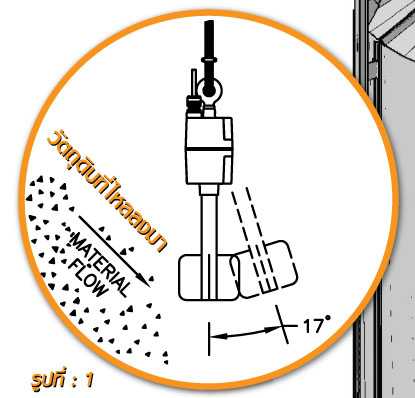

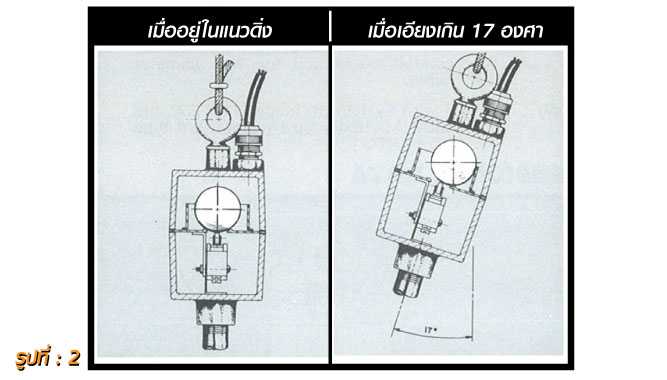

โครงสร้างภายใน Tilt Switch Level ประกอบด้วย ลูกบอลที่ทำจากเหล็กที่อยู่ข้างในตัวของสวิทซ์ เมื่อ Tilt Switch Level ถูกติดตั้งในไซโล และมีวัตถุดิบในไซโลสูงมากขึ้นเรื่อยๆ จนทำให้ตำแหน่ง Tilt Switch Level เคลื่อนที่ไปจากเดิม 17 องศา (ดูจากรูปที่ 1) ทำให้ลูกบอลที่อยู่ภายในTilt Switch Level เคลื่อนที่จากตำแหน่งหน้าคอนแทคของ Limit Switch จึงเปลี่ยนแปลงบอกสภาวะและส่งสัญญาณแสดงว่าวัตถุดิบได้ถึงจุดที่ติดตั้งแล้ว (A ไป B ในรูปที่ 2) และเมื่อวัตถุดิบลดระดับลงจนตำแหน่ง Tilt Switch Level กลับมาในตำแหน่งเดิม ( ตั้งฉากกับพื้นโลก ) เป็นผลทำให้ลูกบอลกลับมากดที่ Limit Switch(ตำแหน่ง B) และส่งสัญญาณแจ้งบอกสถานะว่าวัตถุดิบในไซโลหมดแล้ว



วิธีการติดตั้งที่ถูกต้อง

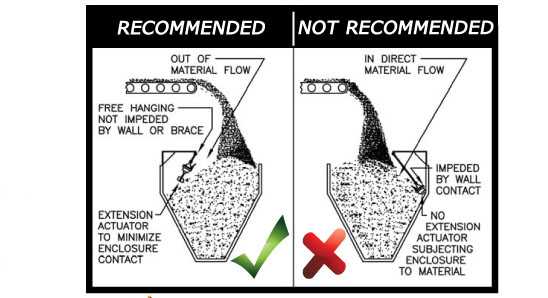

ต้องเลือกจุดติดตั้งที่เหมาะสม เช่น ไม่เลือกจุดที่ใกล้ผนังไซโลเกินไป จุดติดตั้งต้องไม่อยู่ใกล้ในทิศทางลงของวัตถุดิบเพราะจะทำให้ Tilt Switch Level ถูกท่วมเต็มก่อนที่ Tilt Switch Level จะเอียง

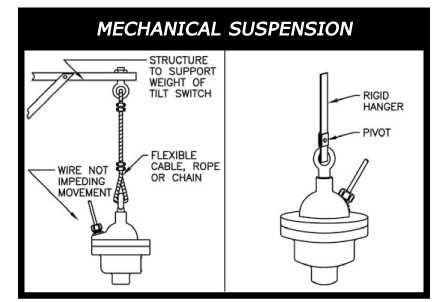

การติดตั้งเราสามารถต่อสลิงและก้านพร้อมใบพัด เพื่อเพิ่มระยะของตำแหน่งที่ต้องการวัดระดับ ต่อก้านพร้อมใบพับยังเป็นการเพิ่มประสิทธิภาพในการทำงานบอกระดับและยังเป็นการป้องกันการกระแทกโดยตรงอีกด้วย





ตัวอย่างการประยุกต์ใช้
รุ่น TC-3X จาก Monitor (USA)เหมาะกับวัตถุดิบน้ำหนักไม่มาก ( ความหนาแน่นอยู่ระหว่าง 240-960 Kg/M³ ที่มีขนาดไม่เกิน 50 mm ) ตัวอย่างวัตถุดิบเหล่านี้ คือ เม็ดพลาสติกและอาหารสัตว์ เป็นต้น
รุ่น TC-1 ทนความร้อนได้ 120 ℃ เหมาะกับวัตถุดิบที่มีน้ำหนักมาก ( ความหนาแน่นมากกว่า 720Kg/M³ ที่มีขนาดเกิน 50 mm ) ตัวอย่างวัตถุดิบเหล่านี้ คือ ถ่านหิน แร่ต่างๆ หิน และทราย เป็นต้น





ในบทความตอนนี้เราได้อธิบายหลักการทำงาน คุณสมบัติ การประยุกต์ใช้ วิธีการติดตั้ง ตัวอย่างแบบ Hi level switch ที่ทนทาน ไม่ต้อง Calibration และ แทบจะไม่ต้องมีการเสียค่าบำรุงรักษา แถมยังประหยัดค่าไฟอีกด้วยเพราะไม่ต้องใช้ไฟเลี้ยงครับ
