การเชื่อมต่อ Ethernet กับอุปกรณ์ตรวจวัดพลังงาน



สวัสดีค่ะสมาชิกเพื่อนวิศวกรทุกท่าน ฉบับที่แล้วเราได้เรียนรู้เกี่ยวกับการ Link Digital meter แบบ RS-485 กับ แบบ Pulse กันไปแล้ว หลายๆท่านคงมีแนวทางในการเลือกใช้กันบ้างแล้ว แต่เทคโนโลยีสมัยนี้ได้พัฒนาไปอย่างรวดเร็ว โดยได้มีการนำ Digital meter มาเชื่อมต่อร่วมกับระบบ Ethernet (Lan Network) ทางทีมงานนิตยสารเพื่อนวิศวกรก็ไม่รีรอที่จะหาข้อมูลดีๆมานำเสนอเพื่อนๆชาว EF กันค่ะ



ก่อนที่จะเข้าเรื่องของ Ethernet เรามารื้อฟื้นความจำเกี่ยวกับการ Link Digital meter แบบ RS-485 กันสักนิดก่อนนะคะ จะได้ไม่สับสนและมองเห็นข้อแตกต่างของการ Link Ethernet กับการ Link แบบ RS-485



การสื่อสารแบบอนุกรม (RS-485) เป็นการสื่อสารผ่านสายเคเบิลแบบอนุกรมทั่วไป การรับส่งจะเป็นแบบ Half-Duplex โดยระยะทางในการเชื่อมต่อจะอยู่ที่ประมาณ 1,200m ด้วยความเร็วสูงสุด 38,400 บิตต่อวินาที (38.4 kbps) และสื่อสารด้วยโปรโตคอล Modbus RTU



การสื่อสารแบบ Ethernet หรือที่เราคุ้นเคยกันในรูปแบบของระบบ Lan การสื่อสารแบบนี้จะต่างจากการสื่อสารแบบ RS-485 ที่การรับส่งสัญญาณจะเป็นแบบ Full Duplex ซึ่งทำให้การสื่อสารระหว่างคอมพิวเตอร์กับตัวอุปกรณ์มีความรวดเร็วมากขึ้น โดยสื่อสารผ่านสาย Lan ระยะในการเชื่อมต่อได้เพียง100 เมตร แต่สามารถขยายระยะในการสื่อสารได้โดยใช้อุปกรณ์ Repeater หรือในระบบ Lan จะเรียกว่า Hub หรือ Switch ก็จะสามารถลากสายได้อีก 100 เมตรและยังสามารถต่อ Repeater ขยายระยะทางได้โดยไม่จำกัด สำหรับความเร็วในการรับส่งสัญญาณของระบบนี้ โดยทั่วไปจะมีความเร็วสูงถึง 100,000,000 บิตต่อวินาที (100 Mbps) และเชื่อมต่ออุปกรณ์ได้ไม่จำกัดจำนวน  เพราะใช้หมายเลข IP Address ในการระบุอุปกรณ์บนระบบสื่อสาร มีลักษณะการควบคุมแบบ Server – Client

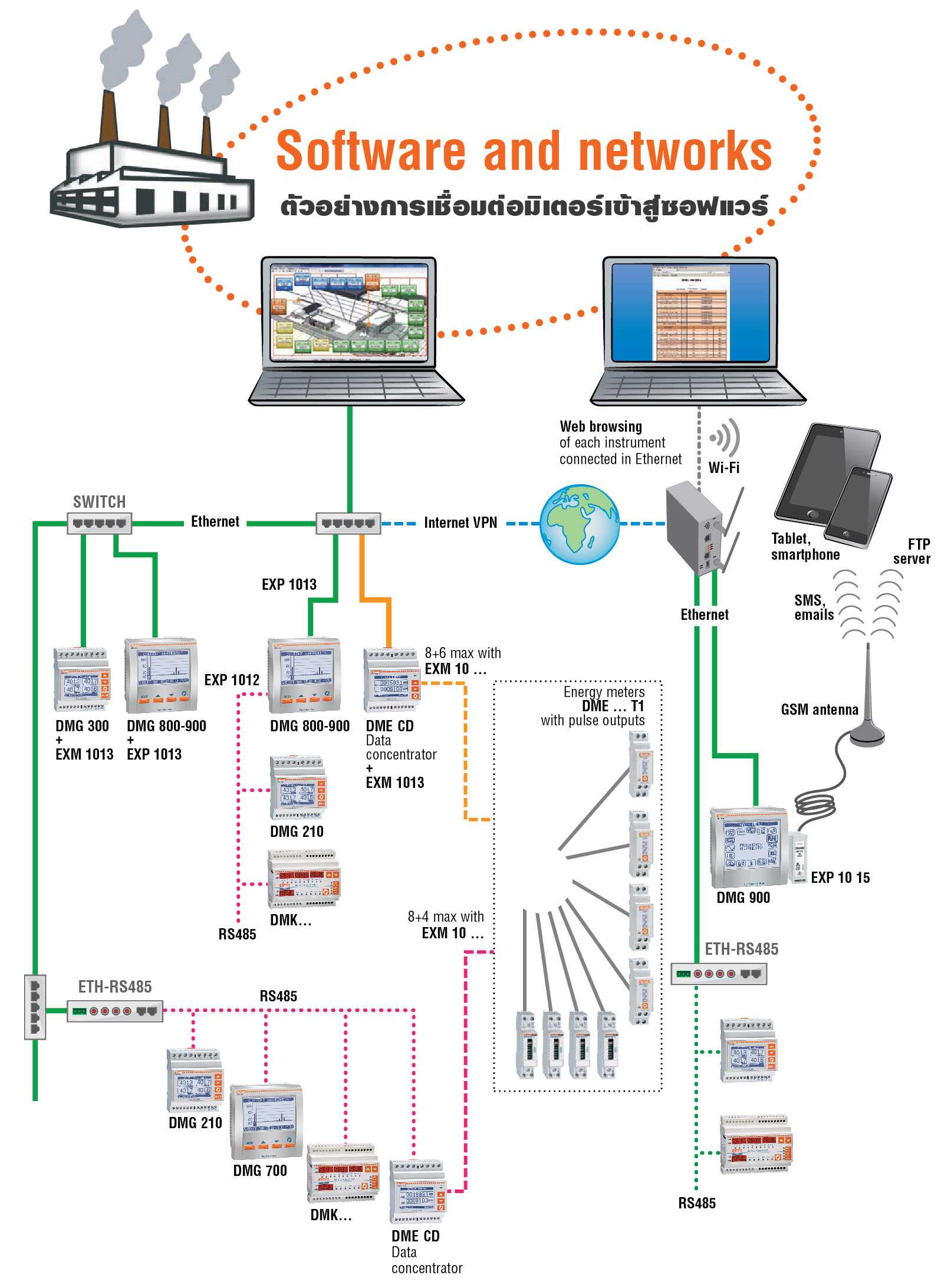

จากรูปข้างต้น จะแสดงการเชื่อมต่อมิเตอร์ในหลายๆรูปแบบ ซึ่งจะมีทั้งการเชื่อมต่อแบบ pulse output, แบบ RS-485 และแบบ Ethernet โดยจะเห็นว่า ถึงแม้เราจะ link มิเตอร์ในหลายๆ รูปแบบที่แตกต่างกัน แต่สุดท้ายแล้วก่อนที่จะเชื่อมต่อเข้ากับคอมพิวเตอร์ เราก็ใช้วิธีการเชื่อมต่อที่เป็นแบบ Ethernet ซึ่งข้อดีของการ link แบบ Ethernet ก็คือ เรามาสามารถเข้าไปดูข้อมูลของมิเตอร์ผ่าน Web browser หรือ Tablet/Smart phone ได้ ทำให้สะดวกต่อการใช้งานมากขึ้น

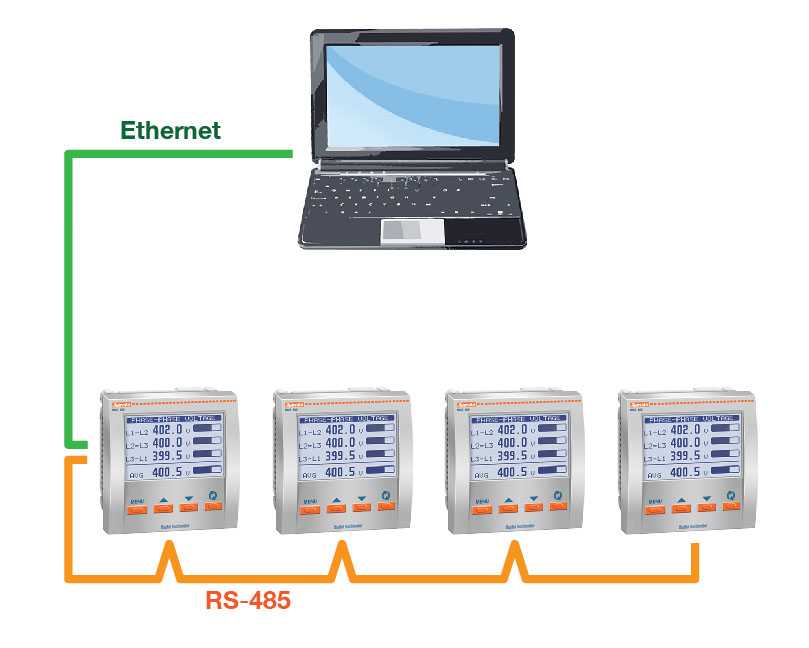

นอกจากนั้น เทคโนโลยีสมัยนี้ไม่ได้จำกัดความสามารถของมิเตอร์ ที่จะให้มิเตอร์ 1 ตัวเชื่อมต่อกับระบบซอฟแวร์ได้แค่แบบเดียวเท่านั้น ยกตัวอย่าง Digital meter ของ Lovato ที่จะมี port สื่อสารอยู่ทั้งหมด 2 com port ในมิเตอร์ตัวเดียวกัน หมายความว่า ถ้าเรามี Digital meter ทั้งหมด 10 ตัว มิเตอร์ทุกตัวเชื่อมต่อกันแบบ RS-485 และมิเตอร์ตัวสุดท้ายก่อนที่จะเชื่อมต่อเข้าระบบคอมพิวเตอร์ เราก็เชื่อมต่อด้วยวิธี Ethernet นั่นเอง โดยใช้ 1 com port เชื่อมต่อมิเตอร์ตัวอื่นๆ แบบ RS-485 ส่วนอีก com port ก็เชื่อมต่อกับคอมพิวเตอร์ด้วย Ethernet แทน เพื่อให้ง่ายต่อความเข้าใจ เราไปดูรูปด้านล่างกันเลยค่ะ

จากบทความที่กล่าวมาทั้งหมด เพื่อนๆคงจะเห็นประโยชน์ของการ Link Digital meter แบบ Ethernet แล้วใช่มั้ยล่ะคะ แต่จะบอกว่าการ Link ด้วยวิธีนี้เป็นวิธีที่ดีที่สุดก็คงจะไม่ได้ เพราะแต่ละวิธีก็มีข้อดี ข้อเสียที่แตกต่างกันไป เพื่อนๆก็ลองดูละกันนะคะว่า แบบไหนที่เหมาะสมกับงานของเพื่อนๆที่สุด ฉบับนี้คงต้องจบเพียงเท่านี้ ฉบับหน้าจะมีอะไรดีๆมาฝากต้องติดตามกันต่อไปนะคะ พบกันใหม่ฉบับหน้าค่ะ…
